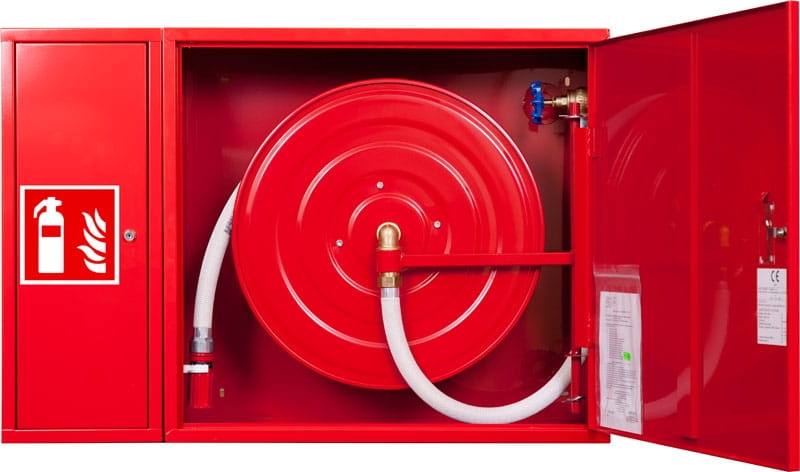

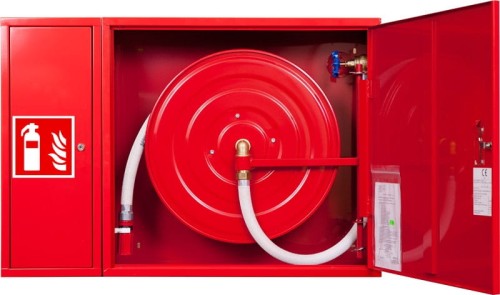

Hydrant wewnętrzny z wężem półsztywnym i miejscem na gaśnicę z boku Supron 3
WYMIARY HYDRANTU: Wysokość: 650mm, Szerokość: 950 mm, Głębokość: 250 mm.
SKŁAD HYDRANTU:
- szafka hydrantowa do zawieszenia na ścianie lub zabudowy we wnęce,
- zwijadło z wężem półsztywnym ø25 i długości 20mb lub 30 mb,
- zawór hydrantowy ø25;
- prądownica ø25;
- instrukcja obsługi
- oznakowanie "Hydrant wewnętrzny" oraz "Gaśnica"
Hydranty wewnętrzne występują w wersji natynkowej lub podtynkowej. Szafa malowana jest farbą proszkową w kolorze czerwonym RAL3000 lub białym RAL9010 jako standard. Każda szafa hydrantowa zamykana jest na zamek Patent, który jest wpuszczanym zamkiem cylindrycznym wyposażonym w dwa kluczyki. Na płycie drzwiowej za hartowaną szybką szklaną o grubości 1 mm znajduje się jeden z kluczyków (zapasowy). Zastosowana szybka spełnia wszelkie wymogi bezpieczeństwa.
Na zewnętrznej stronie płyty drzwiowej szafki hydrantowej umieszczony jest znak bezpieczeństwa „Hydrant wewnętrzny” zgodnie z Polską normą PN-92/N-01256/01 oraz numer certyfikatu zgodności. W górnej części wewnętrznej strony płyty drzwiowej umieszczona jest instrukcja obsługi hydrantu. Na bocznej szafce oznakowanie "Gaśnica".
Hydrant występuje w wykonaniu uniwersalnym tzn. szafka na gaśnice po lewe lub po prawej stronie. Otwory przyłączeniowe są zaślepione i umożliwiają podłączenie z instalacji 1' lub 2'' - sześć otworów z boku, z tyłu, z góry.
Przy składaniu zamówienia należy określić kolor: czerwony lub biały, model wnękowy lub zawieszany oraz długość węża 20 lub 30 mb.
Pliki do pobrania:
Norma/Certyfikat | CNBOP Certyfikat Stałości Własności Użytkowych 1438-CPR-0022 |
Kolor szafki | Czerwony RAL3000 lub biały RAL9003 (kolory standardowe do wyboru), |
Szerokość szafki | 95cm |
Wysokość szafki | 65cm |
Głębokość szafki | 25cm |
Sposób montażu szafki | Nadtynkowy lub wnękowy (z ramką maskującą w komplecie) - do wyboru |
Miejsce na gaśnice | Obok zwijadła |
Wydajność | Wąż 20mb przy ciśnieniu 0,2MPa - ok.64l/min. Wąż 30mb przy ciśnieniu 0,6MPa - ok. 103l/min |
Ciśnienia pracy | Od 0,2 do 1,2 MPa |
Średnica węża hydrantowego | 1'' |
Długość węża hydrantowego | 20mb lub 30mb - do wyboru |
Kolor węża hydrantowego | Biały |
Materiał z którego wykonana jest szafka | Blacha czarna |
Malowanie szafki i zabezpieczenie antykorozyjne | Malowany farbą proszkową poliestrową fasadową typ Facade |
Wyposażenie w system "zbij szybkę" | Tak |
Rodzaj zamka | Patent |
Wersja prawa czy lewa | Wersja uniwersalna, szafkę można przekręcić |
Drzwi pełne | Tak |
Prądownica | PWh-25 - na stałe podłączona do węża poprzez zakucie tuleją aluminiową |
Zwijadło wychylne? | Tak |
Średnica zwijadła | 50cm |
Kolor zwijadła | Czerwony |
Zawór hydrantowy | DN25 mosiężny |
Otwory przyłączeniowe | Zaślepione otwory przyłączeniowe umożliwiają podłączenie do instalacji zasilającej 1” i 2”. Oferują sześć możliwości podłączeń: z boku, z tyłu, z góry |
Kolor węża łączącego | Biały |
Współczynnik K | 46 dla węża oo długości 20mb i 43 dla węża 30mb |
Kąt otwarcia drzwi szafki | 180st |
W komplecie: | Znak “Hydrant” i "Gaśnica" + tabliczka informacyjna, instrukcja montażu i konserwacji hydrantu, instrukcja podłączenia i zamiany podłączeń uniwersalnego hydrantu wewnętrznego 25, karta gwarancyjna. Gaśnicy nie ma w komplecie. |
