Kołnierz ogniochronny CarboCollar CC (zamiennik PYROPLEX PPC4) śr 25-400 mm EI120 rury palne, stalowe i miedziane w izolacji, rury PVC z kablami wewnątrz rury

Cena brutto: 71,33 zł 71.33
Cena netto: 57,99 zł
negocjuj cenę
ilość - + szt.

towar niedostępny

* - Pole wymagane
Ocena: 3.29801
Producent: Carboline
Kod produktu: PPC4_25
Czas realizacji: 24 - 48h
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Opis

Opis materiału:
Kołnierze ogniochronne CarboCollar CC (zamiennik PYROPLEX PPC4) składają się z zewnętrznej osłony wykonanej z nierdzewnej blachy stalowej oraz jednego lub kilku wkładów z materiału pęczniejącego, które w warunkach pożaru zwiększa swoją objętość. Stalowa osłona wyposażona jest w klamrę, służącą do spinania kołnierza i stabilizowania go na rurze oraz w uchwyty montażowe z otworami przez które przeprowadzane są łączniki rozporowe, mocujące kołnierz do przegrody.

Zastosowanie:

Zabezpieczenie przeciwpożarowe rur palnych z tworzyw sztucznych oraz rur w izolacji przez ściany i stropy do EI 120

Kołnierze ogniochronne CarboCollar CC przeznaczone są do wykonywania ogniochronnych uszczelnień przejść instalacyjnych przez ściany lub stropy przez które przechodzą rury o średnicy ≤ 400 mm z : - tworzyw sztucznych (PVC, PP, PE-HD, PE, ABS, SAN+PVC) - miedzi i stali, - PVC z kablami z izolacją PVC biegnącymi wewnątrz rury PVC, - PVC z rurami PP biegnącymi wewnątrz rury PVC izolowane otuliną z pianki elastometrycznej (FEF – np. Kaflex, Armaflex) lub bez izolacji. Grubości przegrody przez które przeprowadza się instalacje powinny być nie mniejsze niż: - 100mm - ściany (elastyczne) szkieletowe z płyt kartonowogipsowych typu F lub DF – kołnierze montujemy obustronnie na zewnątrz ściany, -125mm – ściany elastyczne, ściany z betonu komórkowego, cegły pełnej, dziurawki lub kratówki – kołnierze montujemy obustronnie na zewnątrz ściany, -125mm – ściany z betonu, cegły pełnej, dziurawki lub kratówki – kołnierze montujemy obustronne na zewnątrz ściany, -150mm – stropy – kołnierze montujemy od dołu na zewnątrz stropu.

Średnica kołnierza dobierana jest indywidualnie do każdej rury. Do wyboru kołnierze o średnicach: 25, 32, 40, 48, 55, 68, 82, 90, 110, 125, 135, 160, 200, 250, 315, 350 i 400mm.

Kołnierze CarboCollar są przeznaczone do stosowania w przegrodach:

  • 100 mm - ściany (elastyczne) szkieletowe z płyt kartonowogipsowych typu F lub DF,
  • 125 mm - ściany elastyczne, ściny z betonu komórkowego, cegły pełnej, dziurawki lub kratówki,
  • 150 mm - ściany z betonu komórkowego, cegły palnej, dziurawki lub kratówki,
  • 150 mm - stropy - z betonu lub betonu zbrojonego.



Aplikacja:

  • Zamontuj rurę.
  • Sprawdź czy powierzchnia podłoża wokół rury jest płaska i wolna od nierówności, w razie potrzeby wygładź ją używając Flame Cabel Pasta A, po czym usuń zawleczkę zabezpieczającą kołnierz i nałóż go na rurę.
  • Przeciągnij zawleczkę mocującą przez otwór i zaciągnij o 180° do tyłu dla zamocowania.
  • Przytwierdź cały kołnierz do ściany lub stropu za pomocą wkrętów do muru lub metalowych rozszerzających się kotew (ś g-k). Nie używaj kołków rozporowych zawierających komponenty z plastiku.
  • Ewentualną szczelinę pomiędzy kołnierzem a otworem w ścianie: - do 5mm wypełnij Flame Cabel Pasta A, - powyżej 5mm wypełnij zaprawą cementową.
  • Oznacz wykonane przejście metryczką informacyjną dołączoną do Kołnierza CarboCollar CC.

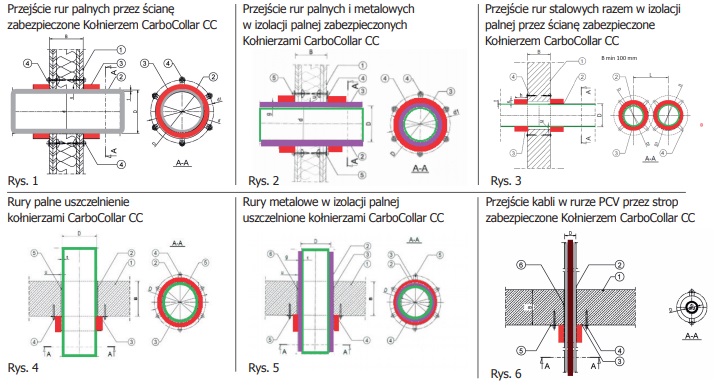

Wybrane przykłady zastosowań:





Dane techniczne:

  • Klasa odporności ogniowej: do EI 120 C/U, U/C
  • Reakcja na ogień: B-s2, d0
  • Kolor srebrny
  • Klasa środowiska: Z1 i Z2
  • Zakres temperatur przechowywania: od +5⁰C do +35⁰C
  • Opakowania handlowe: 1szt



Dokumentacja:

  • Europejska Aprobata Techniczna: ETA-16/0189, (27/03/2020
  • Certyfikat Stałości Właściwości Użytkowych: 1488-CPR-0579/W
  • Krajowa Deklaracja Właściwości Użytkowych: CARBO/009-21-12-2016
  • Europejska Deklaracja Właściwości Użytkowych: CARBO/009-21-12-2016



Dane techniczne
Kołnierze/opaski dostępne o wymiarach 40, 48, 55, 68, 82, 110, 125, 135, 160, 200, 250, 315, 350, 400,
Zastosowanie Przejścia instalacyjne przez ściany lub stropy, przez które przechodzą rury o średnicy ≤ 400 mm z tworzyw sztucznych, w tym PVC z kablami l ub rurami PP wewnątrz, wiązki rur (max 3 szt), izolowane z miedzi czy stali oraz rur palnych z kolankiem max. 87,5
Odporność ogniowa EI45, EI60, EI90, EI120, EI180 - w zależności od typu przejścia, większość rozwiązań EI120
Klasa reakcji na ogień B-s2, d0
Średnica rur palnych, które można zabezpieczyć Do 400 mm
Rodzaje rur palnych które można zabezpieczyć PVC-U, PVC-C, PE, PE-HD, PP, ABS, SAN+PVC, PE-X, PE-RT, PP-R, PP-R/AL/PP-R, PP-R STABI AL, PP-R/GF/PP-R, PP-R/PP-R+GF/PP-R, PE-RT/AL/PE-RT, Syncopex
Charakterystyka przegrody przez którą przechodzi przepust Ściany masywne o gr. ≥10cm o gęst. ≥600 kg/m3, w ścianach lekkich o gr. ≥12,5cm, o konstrukcji szkieletowej z kształtowników drewnianych lub stalowych, z obustronną okładziną z co najmniej dwóch płyt G-K, w stropach sztywnych o gr. ≥15cm o gęst. ≥ 1700 kg
Budowa elementu Składa się z zewnętrznej osłony, która wykonana jest z nierdzewnej blachy stalowej oraz z jednego lub kilku wkładów z materiału pęczniejącego. Stalowa osłona kołnierza jest wyposażona w klamrę, służącą do spinania i stabilizowania go na rurze.
Informacje dotyczące montażu Ścian – montaż kołnierzy po 2 stronach, strop – montaż kołnierze od spodu.
Forma dostawcza Pojedynczy kołnierz
Inne Kołnierz może być większy od zabezpieczaj rury.
Producent Carboline Polska
Dokumentacja Europejska Aprobata Techniczna: ETA-16/0189 Certyfikat Stałości Właściwości Użytkowych: 1488-CPR-0579/W Deklaracja Właściwości Użytkowych: CARBO/009-21-12-2016
