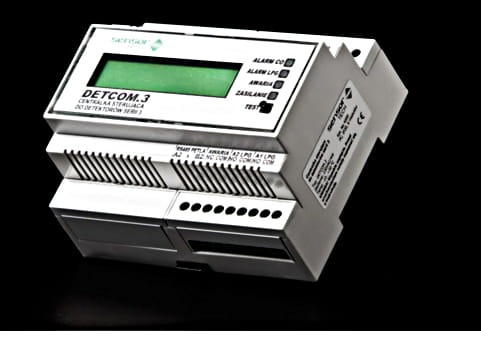

Sensor Tech DETCOM.3 Centralka sterująca do detektorów COMAG
Centralka DETCOM.3 przeznaczona jest do monitoringu detektorów tlenka węgla COMAG3.3 wraz z detektorami propan-butanu ELPEG.3. Zadaniem centralki jest ciągłe monitorowanie stanu podpiętych detektorów i przekazywanie informacji o ewentualnych alarmach lub awariach za pośrednictwem wyjść przekaźnikowych lub protokołu komunikacyjnego do urządzenia sterującego systemem wentylacji i/lub sygnalizacji. Stan alarmu lub awarii sygnalizowany jest dodatkowo za pomocą diod LED lokalnie na urządzeniach i centralce.
Specyfikacja:
- zasilanie: 230 VAC
- wyjścia: 6x SPST (5A)
- wejścia: 1x RS485 (pętla detekcyjna)
- pobór mocy: 4W
- maksymalna liczba detektorów: 32x COMAG.3.3 + 32x ELPEG.3
- progi alarmowe: - trzy progi CO - dwa progi LPG
- centralka współpracuje również z tablicami ostrzegawczymi TA
NAPIĘCIE ZASILANIA | 230 VAC (+15%, -10%) |
POBÓR MOCY | 4W |
WYJŚCIA PRZEKAŹNIKOWE SPST | (5A) informacja o braku zasilania centrali, awarii, przekroczenia progów alarmowych |
SYGNALIZACJA ALARMOWA OPTYCZNA | ALARM - dioda czerwona, AWARIA - dioda żółta |
INTERFEJS KOMUNIKACYJNY | MODBUS RTU 9600 |
PROGI ALARMOWE | 3 progi CO/CNG/NOx, 2 progi LPG |
Montaż i podłączenie

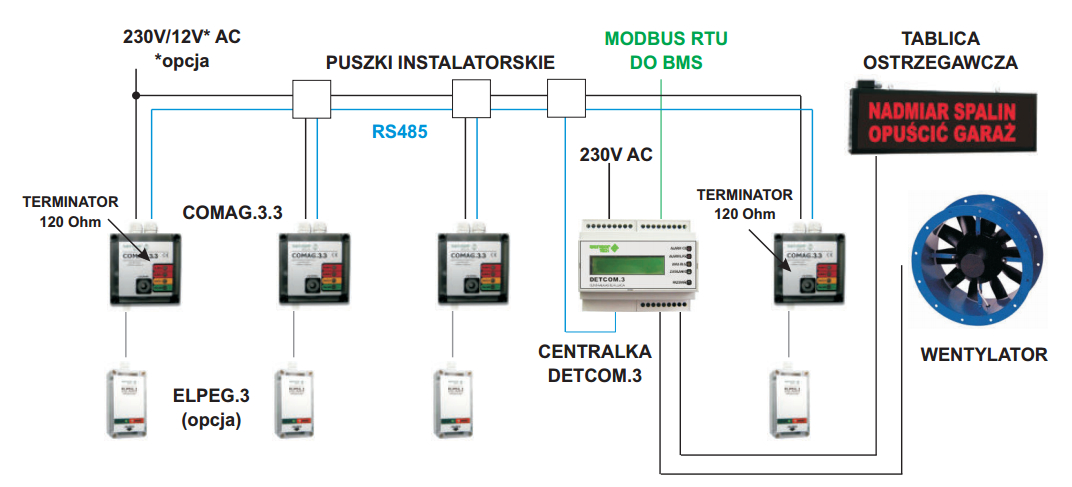

Instalację zasilająco-komunikacyjną detektorów należy wykonać zgodnie z ogólnymi zasadami wykonywania instalacji AKP. Instalacja powinna być wykonana zgodnie ze schematem podłączeń przez osoby posiadające stosowne kwalifikacje i uprawnienia. Przewody należy instalować tak, aby chronić je przed uszkodzeniami i zakłóceniami – zaleca się przewody ekranowane. Zaleca się montaż w korytach kablowych i możliwie z dala od instalacji mogących mieć wpływ na funkcjonowanie systemu. Zaleca się aby detektory były układane w topologii liniowej, poglądowo ilustruje to rysunek 3. Maksymalna długość przewodów to 250m.
Przed uruchomieniem należy się upewnić, że instalacja została wykonana według wytycznych producenta. Należy pamiętać o ustawieniu adresów detektorów oraz adresu slave centralki DETCOM.3 dla protokołu MODBUS. Po włączeniu zasilania, w detektorach następuje wygrzewanie czujnika przez okres 90s (dioda LED „AWARIA” pulsuje zarówno na detektorach jak i centralce). Centralka DETCOM.3 oczekuje na dane z detektorów. Jeśli detektory lub centralka wykryją sytuację awaryjną zapala się dioda LED „AWARIA”(zarówno w detektorze jak i centralce) oraz załącza się przekaźnik awarii w centralce.
Zasada działania:
Centralka zbiera z pętli detektorów informacje o przekroczeniu zaprogramowanego stężenia gazów w powietrzu i/lub awariach, jakie wystąpiły w pętli. Informacje te przekazywane są za pomocą protokołu komunikacyjnego (Modbus RTU) do urządzeń sterujących pracą wentylacji oraz systemu ostrzegania. Możliwe jest ostrzeganie o przekroczeniu do 5 progów detekcyjnych łącznie oraz o awariach (awaria procesora, sensora, brak zasilania). Stan alarmu oraz awarii sygnalizowany jest dodatkowo za pomocą diod LED lokalnie na urządzeniach i centralce.
Pliki do pobrania:
Element systemu | Centrala |
Czynnik uruchamiający | Mierzone gazy: LPG, tlenek węgla, metan, tlenek azotu |
Liczba progów alarmowych | 3 progi CO/CNG/NOx, 2 progi LPG |
Napięcie zasilania | 230VAC (+15%, -10%) |
Pobór mocy | 4W |
Sygnalizacja optyczna | ”ALARM”- dioda czerwona; “AWARIA”- dioda żółta |
Klasa niepalności | UL94-V-0 |
Stopień szczelności | IP20 |
Wytrzymałość temperaturowa obudowy | -20°C..+60°C |
Obudowa: | Poliwęglan, 6 modułowa do montażu na szynę DIN, kolorowy wyświetlacz, 2x16; |
Kolor obudowy | Szary |
Przycisk TEST | Wyposażona w przycisk testowy. Stany alarmowe i awaria sygnalizowane są diodami LED oraz na wyświetlaczu centralki oraz zapamiętywana/kasowana jest liczba detektorów podłączonych do centralki |
Wyjścia | Przekaźnikowe, (5A) - informacja o braku zasilania centrali, awarii, przekroczeniu progów alarmowych |
Masa | 320g |
CE | LVD 2006/95/WE, EMC 2004/108/WE |
