Sensor Tech ELPEG.3.1 Detektor propan-butanu LPG

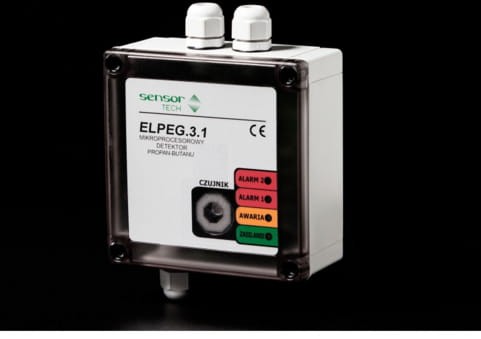

Detektor ELPEG.3.1 jest autonomicznym nowoczesnym, mikroprocesorowym urządzeniem detekcyjnym, przeznaczonym do wykrywania obecności propan-butanu (LPG) w powietrzu, w obiektach użyteczności publicznej, a w szczególności w garażach zamkniętych. Głowica ELPEG.3 jest urządzeniem pomiarowym, współpracującym z mikroprocesorowymi detektorami CO serii COMAG.3 lub CNG serii METAG.3
Specyfikacja:
-
- zasilanie: 230 VAC, 50 Hz
- pobór mocy: 4W
- dwa progi alarmowe LPG
- kalibracja: 36 miesięcy
- bez konieczności stosowania centralki
Produkt ELPEG.3.1 dedykowany jest do sterowania wentylacją w parkingach i garażach podziemnych (wersja z zasilaniem 230VAC) lub za pośrednictwem dodatkowych centralek alarmowych (wersja z zasilaniem 12VAC/DC). Detektory mogą współpracować również z systemem tablic i/lub sygnalizatorów ostrzegawczych.
Detektor ELPEG.3.1 ma dwa niezależnie progi alarmowe: “ALARM 1” oraz “ALARM 2” kalibrowane na etapie produkcji zgodnie z obowiązującymi normami. Układ dodatkowo wyposażony jest w przekaźnik alarmowy “AWARIA” informujący o uszkodzeniu lub braku zasilania detektora.
Dodatkowe cechy eksploatacyjne urządzenia głowicy pomiarowej ELPEG.3 to:
- prosta powtórna kalibracja detektora przez wymianę płytki głowicy czujnika – skrócenie czasu rekalibracji,
- układ kompensowany termicznie - odporny na zmienne warunki pracy,
- estetyczna, udaroodporna obudowa z tworzywa sztucznego (ABS),
- możliwość łatwego podłączenia głowicy pomiarowej LPG do pracującego już detektora COMAG.3 (METAG.3) - wykrywanie programowe (złącze + przewód 1,5m w komplecie),
- komunikacja z urządzeniem programująco-diagnostycznym TURBOPROG, ułatwiającym przeprowadzanie przeglądów okresowych detektora.
Dodatkowe cechy detektora ELPEG.3.1 to:
- funkcja wezwania użytkownika do powtórnej kalibracji detektora po 3 latach od ostatniej kalibracji,
- prosta powtórna kalibracja detektora przez wymianę głowicy czujnika – skrócenie czasu rekalibracji,
- zabezpieczenie przed możliwością niepoprawnego założenia głowicy LPG,
- włącznik do załączenia wysokiego napięcia (ZAS),
- układ kompensowany termicznie - odporny na zmienne warunki pracy,
- estetyczna, wysoce udaroodporna obudowa z tworzywa sztucznego (ABS, poliwęglan),
- piętrowe, podwójne złącza umożliwiające wygodne i proste łączenie urządzeń w system “od detektora do detektora”,
- przycisk “TEST” kontrolujący poprawność elektrycznego podłączenia urządzenia w systemie wentylacyjnym,
- komunikacja z urządzeniem programująco-diagnostycznym TURBOPROG, ułatwiającym przeprowadzanie przeglądów okresowych detektora.
LICZBA PROGÓW DETEKCJI | 2-progowe |
SPOSÓB KOMUNIKACJI/STEROWANIA | wyjścia przekaźnikowe SPDT |
TRYB PRACY | autonomiczny (przekaźniki) |
Montaż i podłączenie
Detektor propan-butanu należy instalować na wysokości do 30 cm nad posadzki. Dla optymalnej pracy wentylacji przyjmuje się rozmieszczenie detektorów ELPEG.3.1 zgodne z rozmieszczeniem detektorów COMAG.3.1. Jednakże w uzasadnionych przypadkach można odstąpić od tej reguły i montować urządzenia w odrębnych miejscach od detektorów CO. Urządzenie należy zamontować w pozycji pionowej z dławnicami kablowymi ku górze za pomocą kołków rozporowych, korzystając z czterech otworów mocujących (schemat umieszczony na tylnej ścianie opakowania kartonowego). Niewykorzystane dławnice należy bezwzględnie zabezpieczyć załączonymi zaślepkami.

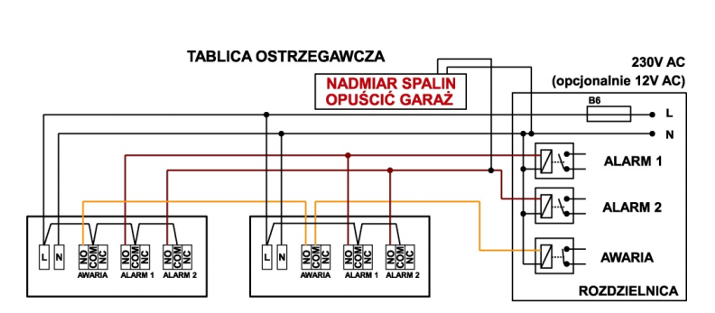

UWAGA! Wszystkie czynności związane z podłączeniem detektorów należy wykonywać przy odłączonym zasilaniu! Dobór okablowania opisany jest w dokumentacji techniczno-ruchowej. Po podłączeniu napięcia zasilającego układ przez ok. 90 sekund wygrzewa czujnik (pulsująca żółta dioda LED “AWARIA”). W tym czasie ignorowane są alarmy spowodowane przekroczeniem stężenia propan-butanu. Następnie układ przechodzi w tryb pomiarowy. Aktywacja alarmu następuje po przekroczeniu skalibrowanego stężenia progowego. Stany alarmowe i awarie sygnalizowane są za pomocą diod LED na płycie czołowej detektora oraz za pomocą wyjść przekaźnikowych. Zalecany jest sposób podłączenia metodą „od detektora do detektora”.
Zasada działania:
Obecność propan-butanu wykrywana jest za pomocą specjalnej konstrukcji czujnika półprzewodnikowego. Dzięki m.in. technice mikroprocesorowej i układowi kompensacji termicznej, detektor wykazuje wysoką odporność na czynniki środowiskowe, takie jak: zmiany temperatury, wilgotności, czy obecność gazów zakłócających. Detektor ELPEG.3.1 jest urz¹dzeniem samodzielnym, nie wymagającym dla prawidłowej pracy urządzeń nadrzędnych (centralki), wyposażonym w zestaw wyjść przekaźnikowych do sterowania systemem wentylacyjnym oraz ostrzegawczym.
Pliki do pobrania:
Element systemu | Detektor |
Typ | Autonomiczny, półprzewodnikowy, mikroprocesorowy z wyjściami przekaźnikowymi |
Czynnik uruchamiający | LPG, propan-butan |
Liczba progów alarmowych | 2 |
Napięcie zasilania | 230V AC |
Gazy, które zakłócają pracę czujnika | Wodór |
Zakres pomiarowy | 0 - 30 % |
Pobór mocy | 4W |
Wysokość montażu | ok. 1,5-1,8 m od posadzki |
Promień działania detektora | 10m |
Sygnalizacja optyczna | Diody LED na głowicy: “ALARM” – czerwona; “AWARIA” - żółta; “ZASILANIE” – zielona; Diody LED na bazie; „INFO”- żółta; „ON”- zielona; |
Klasa ochronności | II |
Klasa niepalności | UL 746 C5 |
Kompensacja pomiarowa | -20..+70°C |
Temperatura pracy | -10 °C..+50°C |
Stopień szczelności | IP44, IK08 |
Wytrzymałość temperaturowa obudowy | 40 °C..+60°C (krótkoterminowo -40 °C..+80°C) |
Obudowa: | Poliwęglan |
Kolor obudowy | Szary - RAL7035 |
Przycisk TEST | Przycisk wewnątrz obudowy. Jego wciśnięcie i przytrzymanie powoduje uruchomienie trybu testowego, który weryfikuje poprawność podłączenia elektrycznego samego urządzenia oraz instalacji. |
Wyjścia | stykowe SPDT (obciążalność 5A): niezależnie dla każdego alarmu i awarii |
Okres powtórnej kalibracji | 36 miesięcy |
Masa | 550g |
Warunki środowiskowe | Użytkowanie zgodnie z: IEC60 721-3-3 |
CE | EMC 56/DL/III/10; LVD 57/DL/III/10 |
