System F1 - klapa rewizyjna do ścian i sufitów z wkładką g-k
Klapa rewizyjna g-k
Opis produktu:

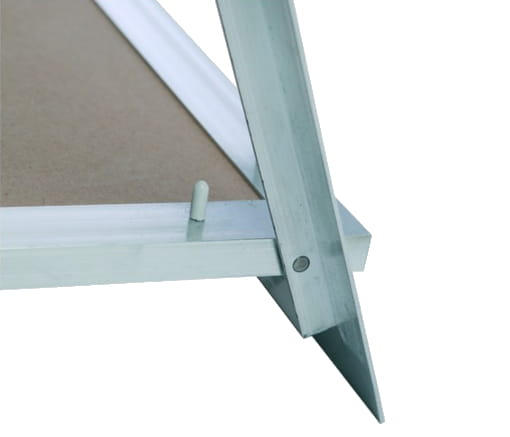

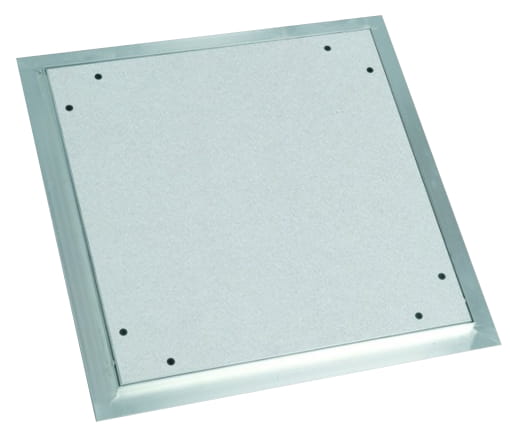

Klapa rewizyjna składa się z aluminiowych profili z wkładką z płyty gipsowo-kartonowej H2 (GKBl) 12,5 mm, 15 mm lub 25 mm lub bez wkładki oraz dwóch zamków zapadkowych. Każda z 2 ram klapy rewizyjnej składa się z 4 części połączonych specjalną metodą spawania. Od wielkości 300 × 300 mm klapy posiadają zabezpieczenie przed spadnięciem. Aby zapobiec ewentualnym wypadkom, należy je zawiesić po każdym otwarciu skrzydła drzwiowego. Klapa może być z powodzeniem stosowana w ścianach i sufitach (bez możliwości wchodzenia). Między ramą a skrzydłem drzwiowym jest szczelina szerokości 1,5 mm. Zakryte zamki zapadkowe otwierają klapę po jej naciśnięciu.

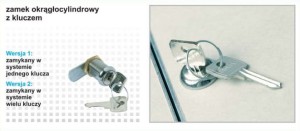

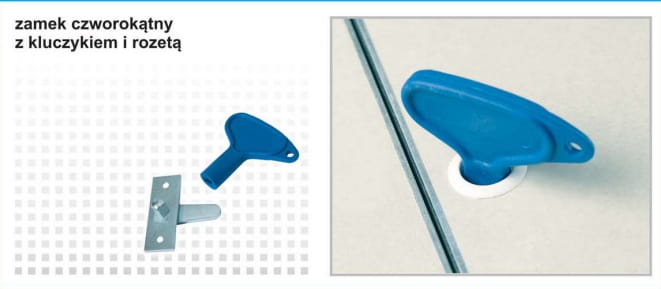

Dodatkowo klapy rewizyjne można wyposażyć (dodatkowy wariant) w zamek czworokątny lub okrągłocylindrowy.
Zastosowanie:
Ściana gipsowo-kartonowa, Sufit gipsowo-kartonowy
Standardowe wymiary dla grubości 12,5 mm:
Numer artykułu | A | B | C | D | E |
---|---|---|---|---|---|
200200G125 | 200 | 200 | 13 | 28 | 40 |
300300G125 | 300 | 300 | 13 | 28 | 40 |
400400G125 | 400 | 400 | 13 | 28 | 40 |
500500G125 | 500 | 500 | 13 | 28 | 40 |
600600G125 | 600 | 600 | 13 | 28 | 40 |
Standardowe wymiary dla grubości 15,0 mm:
Numer artykułu | A | B | C | D | E |
---|---|---|---|---|---|
200200G150 | 200 | 200 | 15 | 28 | 40 |
300300G150 | 300 | 300 | 15 | 28 | 40 |
400400G150 | 400 | 400 | 15 | 28 | 40 |
500500G150 | 500 | 500 | 15 | 28 | 40 |
600600G150 | 600 | 600 | 15 | 28 | 40 |
Standardowe wymiary dla grubości 25,0 mm:
Numer artykułu | A | B | C | D | E |
---|---|---|---|---|---|
BS200200G250 | 200 | 200 | 25 | 28 | 40 |
BS300300G250 | 300 | 300 | 25 | 28 | 40 |
BS400400G250 | 400 | 400 | 25 | 28 | 40 |
BS500500G250 | 500 | 500 | 25 | 28 | 40 |
BS600600G250 | 600 | 600 | 25 | 28 | 40 |
Na zamówienie możemy wykonać klapy o różnego rodzaju wymiarach
Szczególne zalety naszego systemu:
- atrakcyjna cena
- krótkoterminowa dostawa
- szybki, łatwy montaż
- stabilna aluminiowa rama
- rozwiązanie zaawansowane technicznie
- jednopłaszczyznowy montaż w ścianach/ sufitach
- możliwość stosowania perforowanych płyt gipsowo-kartonowych
- możliwość regulacji zamków zapadkowych
- możliwość prawo- lub lewostronnego montażu w ścianie
Film montażowy:
Pliki do pobrania:
Odporność ogniowa | Brak |
Wymiar skrzydła klapy/ Wymiar zamówieniowy | 200x200mm, 300x300mm, 400x400mm, 500x500mm, 600x600mm |
Wymiar otworu montażowego | 205x205mm, 305x305mm, 405x405mm, 505x505mm, 605x605mm |
Wyposażenie w zamek | Dwa zamki sprężynowe w standardzie (zatrzaski) lub dodatkowo płatne do wybory zamek czworokątny lub okrągłocylindryczny |
Grubość skrzydła | 12,5 mm, 15 mm lub 25 mm |
Budowa klapy | Klapa rewizyjna składa się z aluminiowych profili z wkładką z płyty gipsowo-kartonowej H2 (GKBl) 12,5 mm, 15 mm lub 25 mm. Każda z 2 ram klapy rewizyjnej składa się z 4 części połączonych specjalną metodą spawania |
Element w którym możne być montowana klapa | Ściana gipsowo-kartonowa lub sufit gipsowo-kartonowy |
Element zabezpieczający przed wypadnięciem klapy | Od wielkości 300x300mm klapy posiadają zabezpieczenie w postaci linek |
