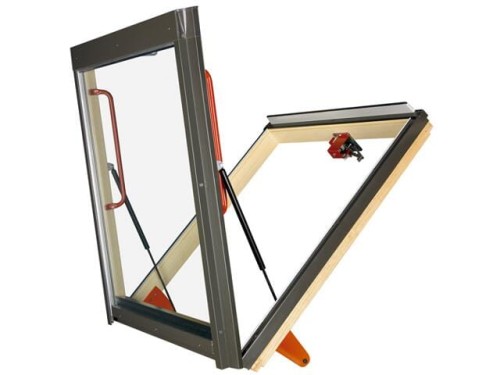

Dachowe okno oddymiające Fakro FSP P1/P2 114/140

Okno FSP P1 jest częścią grawitacyjnego systemu oddymiania i służy do odprowadzania z wnętrza budynku dymu i ciepła powstającego w trakcie pożaru. Otwarte skrzydło chroni otwór oddymiający przed bocznym wiatrem. Podczas normalnych warunków eksploatacji okno służy do przewietrzania i doświetlenia pomieszczenia. Posiada dwa siłowniki elektryczne (24V), które poprzez sygnał elektryczny podany z systemu sterowania, podnoszą skrzydło. Okno oddymiające FSP zostało wyprodukowane i certyfikowane zgodnie z wymaganiami zharmonizowanej normy EN 12101-2:2003. Najczęściej stosowane jest na klatkach schodowych.

Wymiar okna: 114x140 cm

Powierzchnia czynna oddymiania: 0,80 m2  (określona w badaniach według PN 12101-2).

Charakterystyka okna:

• osiągnięte klasy wg EN 12101-2: RE 1000(+10000), SL 500, WL1500, T(00), B300;
• maksymalny kąt otwarcia skrzydła: 75° w 51 sekund pod pełnym obciążeniem;
• zakres stosowania w dachach o kącie nachylenia 20° do 60° wraz ze specjalnym kołnierzem uszczelniejącym E_S. Do dachów płaskich okno montowane jest za pomocą systemu płaskich dachów EFS. Kołnierz dobieramy na pokrycia dachu, do wyboru w wariantach produktu (do pokryć płaskich, do pokryć falistych, do pokryć wysokoprofilowanych, do pokryć łuskowatych grubych oraz do dachów płaskich).
• wykonane z drewna sosnowego, impregnowanego próżniowo, dwukrotnie malowanego lakierem akrylowym;
• napęd elektryczny;
• 5 lat gwarancji.

 Okno wyposażone jest w dwa napędy elektryczne o charakterystyce:

• Kolor silnika: anodowane aluminium (E6/EV1),
• Wyposażony w krańcówki elektroniczne i moduł przeciążeniowy,
• Kable zasilające z osłoną silikonową (typ FRNC-SIHSI-FE90), długość około 1,0m, 2x0,75mm2 (standard),
• Napęd przeszedł test według DIN 18232,
• Napięcie znamionowe - 24VDC,
• Prąd znamionowy - 1A,
• Prędkość wysuwania (24V DC, 2/3 ładunku) - 7,0mm/s,
• Wymiary: 43x76x545mm.
• Jeśli napęd jest używany zgodnie z przeznaczeniem, to minimalna żywotność napędu to 1000 pełnych cykli pracy plus dodatkowo 10.000 cykli do pozycji wentylacyjnej.

Wskazówki dotyczące montażu:

Dla zapewnienia bezpieczeństwa użytkowania i właściwego funkcjonowania urządzenia należy postępować zgodnie z instrukcją montażu i obsługi (dokument do pobrania na stronie). Montaż przeznaczony jest dla: osób przeszkolonych w tym zakresie zajmujących się montażem instalacji i ich utrzymywaniem, elektryków i mechaników ze znajomością napędów elektryczno-mechanicznych. Prawidłowe działanie urządzenia i przeciwdziałanie zniszczeniom jest gwarantowane tylko wówczas gdy instalacja wykonana została według załączonej instrukcji. Należy w szczególności zwrócić uwagę na napięcie zasilania napędów, moc znamionową. Nigdy nie podłączać napędów zasilanych 24VDC do 230VAC. Podczas montażu należy pamiętać, że po otwarciu, żadna z krawędzi skrzydła nie może znajdować się nad kalenicą dachu.
