Klapa ppoż. odcinająca FID PRO fi 125mm z mechanizmem RST

Odporność ogniowa: Klapy okrągłe mcr FID PRO zostały sklasyfikowane w klasie EI120(ve ho i«o)S oraz EI60(ve ho i«o)S w przypadku zamontowania w pionowych przegrodach betonowych, z cegły pełnej lub bloczków betonu komórkowego o grubości min. 125 mm, w ścianach typu lekkiego z płyt kartonowo-gipsowych na ruszcie stalowym o grubości min. 125 mm i odporności ogniowej takiej samej, jak spodziewana odporność klapy oraz stropach betonowych o grubości min. 150 mm. Dodatkowo klapy mcr FID PRO o średnicach od 201 do 315 mm zamontowane w stropach betonowych zostały sklasyfikowane w klasie EI180(ho i«o)S. Klapy mogą być montowane w oddaleniu od pionowych przegród budowlanych pod warunkiem, że odcinek przewodu wentylacyjnego między klapą a ścianą będzie spełniał kryteria klasy odporności ogniowej EIS120.

Zastosowanie:  Klapy odcinające mcr FID PRO przeznaczone są do zabudowy w instalacjach wentylacji bytowej, w miejscu przechodzenia tych instalacji przez pionowe i poziome przegrody budowlane. Montowane są m.in. w instalacjach o podwyższonych wymogach dla parametrów akustycznych. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyzacyjne. Zapobiegają również rozprzestrzenianiu się ognia, dymu i gazów pożarowych do pozostałej części budynku nie objętej pożarem. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji zamkniętej. Klapy nie mogą pracować w instalacjach narażonych na zapylenie, chyba że zostaną objęte specjalnym, indywidualnie opracowanym programem serwisu i przeglądów technicznych.

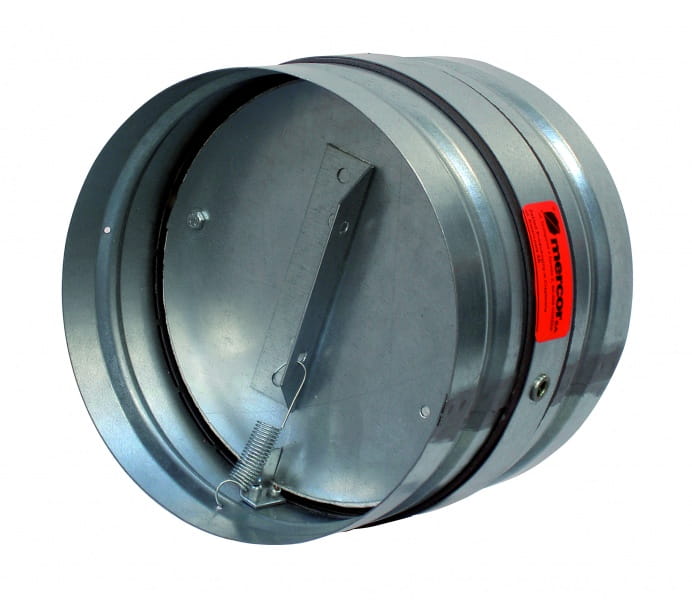

Budowa: Klapy jednopłaszczyznowe mcr FID PRO składają się z obudowy o przekroju okrągłym, ruchomej przegrody odcinającej oraz mechanizmu wyzwalająco-sterującego uruchamianego zdalnie lub samoczynnie po zadziałaniu wyzwalacza termicznego. Obudowa klap wykonana jest z blachy stalowej, ocynkowanej, lub nierdzewnej. W obudowie klapy, na jej obwodzie wykonana jest perforacja izolacyjna o odpowiedniej szerokości. Przegroda odcinająca klap wykonana jest z płyty niepalnej. Przegroda obudowana jest dwustronnie blachą wzmacniającą. Na obudowie, w miejscu perforacji izolacyjnej, znajduje się uszczelka pęczniejąca. Uszczelnienie na obwodzie przegrody stanowi uszczelka gumowa zamocowana na przegrodzie. Standardowo klapy mają przyłącza na tzw. „bosy koniec” (nypel). W dłuższym terminie realizacji mogą być wykonane w zakończenie mufowe lub kołnierzowe.

Wersje wykonania: Klapy mcr FID PRO wyposażone są w mechanizm wyzwalająco-sterujący typu RST ze sprężyną napędową (bez zintegrowanego wyzwalacza termicznego). Wyzwalacz termiczny 74°C (na specjalne zamówienie 95°C) mocowany jest w tym przypadku poza mechanizmem klapy, na samej przegrodzie urządzenia. Po przekroczeniu zadanej temperatury następuje rozerwanie wyzwalacza termicznego i zamknięcie przegrody. Istnieje możliwość wyposażenia klapy w wyłącznik krańcowy WK1 lub WK2 do sygnalizacji stanu położenia przegrody.

wersja nyplowa:

wersja mufowa:

wersja kołnierzowa:

Zalety klap:

• certyfikowany montaż, również w wełnie mineralnej - szybka i prosta instalacja klapy
• możliwość stosowania mechanizmu wyzwalająco-sterującego prostopadle do osi przepływu lub wzdłuż osi przepływu
• przegroda klapy może pracować w pozycji poziomej lub pionowej
• dzięki redukcji grubości przegrody mniejsze szumy akustyczne i opory hydrauliczne w instalacji
• szczelność przegrody klapy w pozycji zamkniętej - klasa minimum 2
• szczelność obudowy klapy zamontowanej w przegrodzie budowlanej - klasa C według normy PN-EN 1751
• możliwy montaż w pionowych oraz poziomych przegrodach budowlanych
• dostępne wersje wykonania: nyplowa, mufowa, kołnierzowa
• możliwość zamówienia klapy nyplowej w opcji z zewnętrznymi uszczelkami obwodowymi poprawiającymi szczelność połączenia klapy z instalacją wentylacji

Dokumentacja:

Certyfikat stałości właściwości użytkowych 2434-CPR-0009

Klapy certyfikowane na zgodność z EN 15650.

Klapy sklasyfikowane według EN 13501-3 i przebadane według EN 1366-2
