Opis
Zastosowanie:

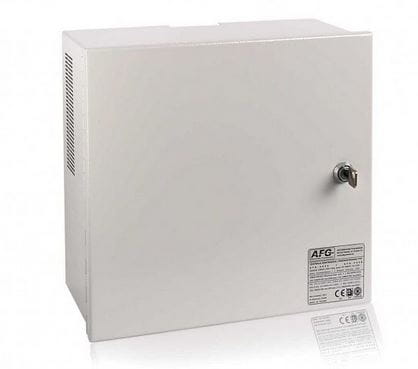

Centrala sterująca serii AFG-4000, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. Centrala steruje i dostarcza energię elektryczną 24VDC (typ: AFG-4024) lub 48VDC (typ: AFG-4048) do:
- napędów klap i okien oddymiających (wyciągów dymu),
- zatrzasków elektromagnetycznych (wyzwalaczy elektromagnetycznych) klap pneumatycznych lub klap wentylacji PPOŻ,
- siłowników sterowanych trzyprzewodowo klap wentylacji PPOŻ np.: firmy Belimo,
- napędów drzwi napowietrzających,
- napędów kurtyn dymowych,
- styczników (falowników) wentylatorów napowietrzających i oddymiających.
Akumulatory należy kupić osobno.
Dane techniczne:
- napięcie zasilania: 230VAC, 50Hz, -15%,+10%
- napięcie pracy: 20,5 ÷ 28,5VDC | 41 ÷ 56VDC
- obciążalność prądowa: 4 ÷ 80A
- linie dozorowe: 3 szt. / jeden moduł linii
- liczba elementów w linii dozorowej: 15 szt.

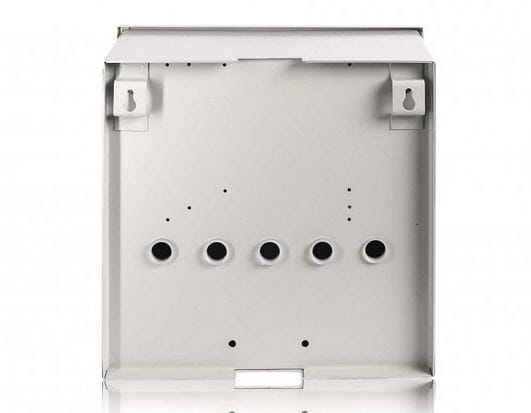

- obudowa: stalowa, natynkowa, kolor RAL 7035
- stopień ochrony obudowy: IP 30, klasa środowiskowa: I
- współpraca z SSP oraz z systemami wizualizacji i nadzoru: AFG-com, ARGUS RV, InPro-BMS
- topologia sieci: pierścieniowa, max ilość central w sieci: 16, max długość łącza: 200m
|
TYP CENTRALI:
|
FUNKCJA - współpraca z SSP - praca: NORMALNA / ZE / WEN / ODWROTNA |
OBUDOWA - metalowa natynkowa - kolor szary RAL7035
|
AKU (szt.)
|
|---|---|---|---|
| AFG-ZSP-4024/4A 1L1G | - 1 linia oddymiania - 1 grupa przewietrzania |
wymiary: 315x305x160 waga: 5,6kg |
2 x 7Ah |
| AFG-ZSP-4024/4A 1L2G | - 1 linia oddymiania - 2 grupy przewietrzania |
wymiary: 315x305x160 waga: 5,6kg |
2 x 7Ah |
| AFG-ZSP-4024/4A 1L1G+P | - 1 linia oddymiania - 1 grupa przewietrzania - 1 moduł przekaźnikowy |
wymiary: 315x305x160 waga: 5,6kg |
2 x 7Ah |
| AFG-ZSP-4024/4A 2L2G | - 2 linie oddymiania - 2 grupy przewietrzania |
wymiary: 495x405x155 waga: 10kg |
2 x 7Ah |
| AFG-ZSP-4024/8A 1L1G | - 1 linia oddymiania - 1 grupa przewietrzania |
wymiary: 315x305x160 waga: 6,5kg |
2 x 7Ah |
| AFG-ZSP-4024/8A 1L2G | - 1 linia oddymiania - 2 grupy przewietrzania |
wymiary: 315x305x160 waga: 6,5kg |
2 x 7Ah |
| AFG-ZSP-4024/8A 1L1G+P | - 1 linia oddymiania - 1 grupa przewietrzania - 1 moduł przekaźnikowy |
wymiary: 315x305x160 waga: 6,5kg |
2 x 7Ah |
| AFG-ZSP-4024/8A 2L2G | - 2 linie oddymiania - 2 grupy przewietrzania |
wymiary: 495x405x155 waga: 10,5kg |
2 x 7Ah |
| AFG-ZSP-4024/12A 1L1G (1x12A) | - 1 linia oddymiania - 1 grupa przewietrzania |
wymiary: 495x405x155 waga: 10,3kg |
2 x 9Ah |
| AFG-ZSP-4024/12A 1L2G | - 1 linia oddymiania - 2 grupy przewietrzania |
wymiary: 495x405x155 waga: 10,4kg |
2 x 9Ah |
| AFG-ZSP-4024/12A 1L3G | - 1 linia oddymiania - 3 grupy przewietrzania |
wymiary: 495x405x155 waga: 10,6kg |
2 x 9Ah |
| AFG-ZSP-4024/12A 2L2G | - 2 linie oddymiania - 2 grupy przewietrzania |
wymiary: 495x405x155 waga: 10,6kg |
2 x 9Ah |
| AFG-ZSP-4024/16A 1L2G | - 1 linia oddymiania - 2 grupy przewietrzania |
wymiary: 495x405x155 waga: 11kg |
2 x 9Ah |
| AFG-ZSP-4024/16A 1L2G+P (2x8A) | - 1 linia oddymiania - 1 grupa przewietrzania - 1 moduł przekaźnikowy |
wymiary: 495x405x155 waga: 11kg |
2 x 9Ah |
| AFG-ZSP-4024/16A 2L2G (2x8A) | - 2 linie oddymiania - 2 grupy przewietrzania |
wymiary: 495x405x155 waga: 11kg |
2 x 9Ah |
| AFG-ZSP-4024/24A 1L2G(2x12A) | - 1 linia oddymiania - 2 grupy przewietrzania |
wymiary: 500x500x210 waga: 17,5kg |
2 x 12Ah |
| AFG-ZSP-4024/24A 1L3G (3x8A) | - 1 linia oddymiania - 3 grupy przewietrzania |
wymiary: 500x500x210 waga: 17,5kg |
2 x 12Ah |
| AFG-ZSP-4024/24A 1L4G | - 1 linia oddymiania - 4 grupy przewietrzania |
wymiary: 500x500x210 waga: 17,5kg |
2 x 12Ah |
| AFG-ZSP-4024/24A 1L5G | - 1 linia oddymiania - 5 grup przewietrzania |
wymiary: 600x600x210 waga: 25kg |
2 x 12Ah |
| AFG-ZSP-4024/24A 1L6G | - 1 linia oddymiania - 6 grup przewietrzania |
wymiary: 600x600x210 waga: 25kg |
2 x 12Ah |
| AFG-ZSP-4024/24A 2L3G (3x8A) | - 2 linie oddymiania - 3 grupy przewietrzania |
wymiary: 500x500x210 waga: 17,5kg |
2 x 12Ah |
| AFG-ZSP-4024/24A 2L4G | - 2 linie oddymiania - 4 grupy przewietrzania |
wymiary: 500x500x210 waga: 17,5kg |
2 x 12Ah |
| AFG-ZSP-4024/24A 3L3G (3x8A) | - 3 linie oddymiania - 3 grupy przewietrzania |
wymiary: 600x600x210 waga: 25kg |
2 x 12Ah |
| AFG-ZSP-4024/24A 4L4G | - 4 linie oddymiania - 4 grupy przewietrzania |
wymiary: 600x600x210 waga: 25kg |
2 x 12Ah |
| AFG-ZSP-4024/32A 1L4G (4x8A) | - 1 linia oddymiania - 4 grupy przewietrzania |
wymiary: 500x500x210 waga: 19kg |
2 x 12Ah 2 x 7Ah |
| AFG-ZSP-4024/32A 1L4G+P (4x8A) | - 1 linia oddymiania - 4 grupy przewietrzania - 1 moduł przekaźnikowy |
wymiary: 600x600x210 waga: 25kg |
2 x 12Ah 2 x 7Ah |
| AFG-ZSP-4024/32A 2L4G (4x8A) | - 2 linie oddymiania - 4 grupy przewietrzania |
wymiary: 500x500x210 waga: 19kg |
2 x 12Ah 2 x 7Ah |
| AFG-ZSP-4024/32A 4L4G (4x8A) | - 4 linie oddymiania - 4 grupy przewietrzania |
wymiary: 600x600x210 waga: 26kg |
2 x 12Ah 2 x 7Ah |
| AFG-ZSP-4024/36A 1L3G (3x12A) | - 1 linia oddymiania - 3 grupy przewietrzania |
wymiary: 500x500x210 waga: 19kg |
2 x 12Ah 2 x 9Ah |
| AFG-ZSP-4024/40A 1L5G (5x8A) | - 1 linia oddymiania - 5 grup przewietrzania |
wymiary: 800x600x210 waga: 35,5g |
4 x 12Ah |
| AFG-ZSP-4024/40A 1L5G+P (5x8A) | - 1 linia oddymiania - 5 grup przewietrzania - 1 moduł przekaźnikowy |
wymiary: 800x600x210 waga: 35,5kg |
4 x 12Ah |
| AFG-ZSP-4024/40A 3L5G (5x8A) | - 3 linie oddymiania - 5 grup przewietrzania |
wymiary: 800x600x210 waga: 36kg |
4 x 12Ah |
| AFG-ZSP-4024/40A 5L5G (5x8A) | - 5 linii oddymiania - 5 grup przewietrzania |
wymiary: 800x600x210 waga: 36kg |
4 x 12Ah |
| AFG-ZSP-4024/48A 1L4G (4x12A) | - 1 linia oddymiania - 4 grupy przewietrzania |
wymiary: 800x600x210 waga: 36kg |
4 x 12Ah |
| AFG-ZSP-4024/48A 1L6G (6x8A) | - 1 linia oddymiania - 6 grup przewietrzania |
wymiary: 800x600x210 waga: 36kg |
4 x 12Ah |
| AFG-ZSP-4024/48A 1L5G+P (5x8A) | - 1 linia oddymiania - 5 grup przewietrzania - 1 moduł przekaźnikowy |
wymiary: 800x600x210 waga: 36kg |
4 x 12Ah |
| AFG-ZSP-4024/48A 3L6G (6x8A) | - 3 linie oddymiania - 6 grup przewietrzania |
wymiary: 800x600x210 waga: 37kg |
4 x 12Ah |
| AFG-ZSP-4024/48A 6L6G (6x8A) | - 6 linii oddymiania - 6 grup przewietrzania |
wymiary: 800x600x210 waga: 38kg |
4 x 12Ah |
| AFG-ZSP-4024/56A 1L7G (7x8A) | - 1 linia oddymiania - 7 grup przewietrzania |
wymiary: 800x600x210 waga: 38kg |
4 x 12Ah 2 x 7Ah |
| AFG-ZSP-4024/56A 7L7G (7x8A) | - 7 linii oddymiania - 7 grup przewietrzania |
wymiary: 1000x600x260 waga: 50kg |
4 x 12Ah 2 x 7Ah |
| AFG-ZSP-4024/60A 1L5G (5x12A) | - 1 linia oddymiania - 5 grup przewietrzania |
wymiary: 800x600x210 waga: 38kg |
4 x 12Ah 2 x 9Ah |
| AFG-ZSP-4024/64A 1L8G (8x8A) | - 1 linia oddymiania - 8 grup przewietrzania |
wymiary: 800x600x210 waga: 38kg |
6 x 12Ah |
| AFG-ZSP-4024/64A 8L8G (8x8A) | - 8 linii oddymiania - 8 grup przewietrzania |
wymiary: 1000x600x260 waga: 50kg |
6 x 12Ah |
| AFG-ZSP-4024/72A 1L6G (6x12A) | - 1 linia oddymiania - 6 grup przewietrzania |
wymiary: 800x600x210 waga: 39kg |
6 x 12Ah |
| AFG-ZSP-4024/72A 1L9G (9x8A) | - 1 linia oddymiania - 9 grup przewietrzania |
wymiary: 800x600x210 waga: 40kg |
6 x 12Ah |
| AFG-ZSP-4024/72A 9L9G (9x8A) | - 9 linii oddymiania - 9 grup przewietrzania |
wymiary: 1000x600x260 waga: 50kg |
6 x 12Ah |
| AFG-ZSP-4024/80A 1L10G (10x8A) | - 1 linia oddymiania - 10 grup przewietrzania |
wymiary: 1000x600x260 waga: 52kg |
6 x 12Ah 2 x 7Ah |
| AFG-ZSP-4024/80A 10L10G (10x8A) | - 10 linii oddymiania - 10 grup przewietrzania |
wymiary: 1200x600x300 waga: 65kg |
6 x 12Ah 2 x 7Ah |
Dane techniczne
| Rodzaj centrali | Modułowa, centrala oddymiania i przewietrzania |
| Certyfikaty | Aprobata Techniczna, Krajowy Certyfikat Stałości Własności Użytkowych Nr 063-UWB-0040, Świadectwo Dopuszczenia CNBOP Nr 2964/2017, Krajowa Deklaracja Własności Użytkowych Nr 002-KDWU-2017 |
| Zasilanie główne: napięcie zasilania | 230VAC, 50Hz |
| Maksymalny pobór prądu | 2A, 8A, 16A, 24A, 32A, 40A, 48A - w zależności od modelu centrali |
| Strefa oddymiania | "X" L "Y" G, gdzie X - liczba linii oddymiania, Y - liczba linii przewietrzania |
| Współpracuje z SAP | Tak, jedynie AFG-2004/2A 1L1G nie współpracuje z SAP |
| Ilość i typ akumulatorów | 2A - 2szt. 12V x 1,3Ah, 8A 1L1G - 2szt. 12V 2,3Ah, od 8A 1L2G do 16A 1L2G - 2szt. 12V 5,0Ah, od 16A 2L2G 2szt. 12V 7,0Ah, od 24A 1L3G do 32A 4L4G - 4szt. 12V 7,2Ah, od 40A 1L5G do 48A 6L6G - 6szt. 12V 7,0Ah |
| Napięcie wyjściowe | 24V DC |
| Dedykowany przycisk oddymiania | RPO-02/7P produkcji AFG oraz ROP-AD produkcji PROMET |
| Temperatura pracy | -10°C do +55°C |
| Sygnalizacja akustyczna | Tak |
| Wizualizacja diodami LED na panelu | Diody LED na wszystkich panelach wewnątrz centrali, które wskazują stan systemu oddymiania; alarm,uszkodzenie: kontrola linii alarmu z poszczególnych elementów systemu, kontrola zasilania i zasilania sieciowego, kontrola stanu przekaźników, kontrola ładow |
| Wyjście | Do ROP: 1szt i/lub do przycisków przewietrzania: moduł AFG-2004L-1szt, AFG-2004G-1szt i/lub do elementów wykonawczych: moduł AFG-2004L-1szt, AFG-2004G-1szt. i/lub przekaźnikowe bezpotencjałowe moduł AFG-2004L-2szt., AFG-2004PP-2szt., AFG-2004-P4-24 - 4sz |
| Tryb pracy „Dozór” | Prąd w stanie dozoru max. 6mA |
| Maksymalna ilość elementów na linii dozorowej | Max. 15 elementów na 1 linii dozorowej |
| Możliwość podłączenia chwytaków elektromagnetycznych | Centrale "+PP" wyposażone w moduł przekaźników pomocniczych |
| Możliwość podłączenia czujek pogodowych | Tak |
| Przycisk "RESET" | KASOWANIE w przycisku oddymiania RPO-02/7P |
| Moc w stanie gotowości | Zależna od model, Producent nie udostępnia danych |
| Tętnienie resztkowe | Producent nie udostępnia danych |
| Materiał wykonania obudowy | Blacha stalowa |
| Szczelność obudowy IP | IP42 |
| Kolor | Jasnoszary |
| Masa | 2A - 6kg, 8A 1L1G - 8kg, od 8A 1L2G do 16A 1L2G - 9kg, 16A 2L2G - 15kg, 24A - 23kg, 32A - 24kg, 40A - 43kg, 48A - 44kg |
| Wymiar (Szer x Wys x Gł) | Od 2A do 16A/1L2G: 315x305x120mm; 16A/2L2G: 480x410x150mm; od 24A/1L3G do 32A 2L4G: 500x500x210mm; pozostałe: 600x600x210mm |
