Uniwersalna centrala sterująca UCS 6000 24A (6x4A)

Status: dostępny
Czas realizacji: 3-5 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 6 346,43 zł 6346.43
Cena netto: 5 159,70 zł
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Polon Alfa
Kod produktu: UCS 6000 24A (6x4A)

Opis

Opis wersji:

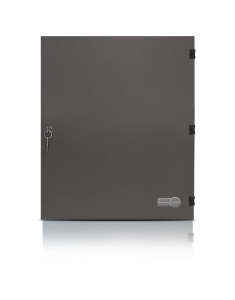

Centrala UCS 6000 w wykonaniu 25, zawierająca 6 modułów MGL-60 4 A. Obudowa o wymiarach 753x630x190 mm.



Przeznaczenie

Uniwersalna centrala sterująca UCS 6000 jest przeznaczona do uruchamiania urządzeń przeciwpożarowych, służących do oddymiania grawitacyjnego i mechanicznego (klapy oddymiające, klapy odcinające) i umożliwia:

  • wykrywanie pożaru (zadymienia);
  • uruchamianie automatyczne lub ręczne urządzeń przeciwpożarowych, instalowanych w systemach oddymiania;
  • sygnalizowanie akustyczne i optyczne stanów pracy urządzeń (alarm, uszkodzenie);
  • automatyczną kontrolę zadziałania urządzeń przeciwpożarowych i wykonawczych (siłowniki, elektromagnesy, wentylatory itp.) systemu oddymiania;
  • automatyczną kontrolę własnych układów i obwodów centrali;
  • przekazywanie podstawowych informacji do systemów nadrzędnych (np. systemu POLON 4000, POLON 6000, systemu IGNIS 1000 lub innych) o alarmie, uszkodzeniu, stanie urządzeń przeciwpożarowych i wykonawczych.

Centrala UCS 6000 może pracować indywidualnie jako jedno lub wielostrefowy uniwersalny sterownik oddymiania lub w adresowalnych liniach/ pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000 i POLON 6000.

Wyposażenie centrali

Centrala może być wyposażona w (*max ilość modułów w centrali zależy od wersji zastosowanej obudowy):

Moduł MGS-60 (x1):

  • nadzorowaną linię przyjmującą sygnał alarmu z zewnętrznej centrali sygnalizacji pożarowej,
  • linię zasilającą czujnik deszczu i/lub wiatru,
  • linię przyjmującą sygnał z czujnika deszczu i/lub wiatru,
  • przekaźnik alarmu PKA nadzorowany (ciągłość toru), przekaźnik uszkodzenia PKU

Moduł MGL-60 (x8):

  • konwencjonalną linię dozorową (czujki szeregu 40),
  • konwencjonalną linię ręcznych przycisków oddymiania (przyciski szeregu PO-6X),
  • wyjście główne nadzorowane uniwersalnego zastosowania do sterowania i zasilania urządzeń przeciwpożarowych (siłowniki i napędy klap przeciwpożarowych, elektromagnesy oddzieleń przeciwpożarowych, itp.),
  • linie kontrolne stanu przełączników krańco-wych urządzeń przeciwpożarowych sterowanych i zasilanych przez wyjście główne,
  • linie przyjmujące sygnały z przycisków przewietrzających (OTWÓRZ, ZAMKNIJ);

Moduł MPW-60 (x4):

  • 2 przekaźniki programowalne PK1 i PK2 wyso-konapięciowe (5 A / 230 V),
  • 2 nadzorowane linie kontrolne progra-mowalne LK1 i LK2 (24 V);

Moduł MPD-60 (x1):

  • 2 nadzorowane przekaźniki programowalne PK1 i PK2 (1 A / 24 V),
  • 2 nadzorowane linie kontrolne programo-walne LK1 i LK2 (24 V);

Moduł MKA-60 (x1):

  • linię komunikacyjną do systemu POLON 4000 (adresowalna linia dozorowa);

Moduł MZU-60 (x4):

  • przekaźnik uszkodzenia zasilania PKUZ (1 A / 24 V),
  • nadzorowane wyjście do zasilania urządzeń zewnętrznych (0,5 A / 24 V).

Funkcjonalność

Głównym zadaniem centrali UCS 6000, poza wykrywaniem zagrożenia pożarowego, jest sterowanie i zasilanie urządzeń przeciwpożarowych wykonawczych w postaci wszelkiego rodzaju klap i okien przeciwpożarowych (wyposażonych w napędy lub siłowniki elektryczne), oddzieleń przeciwpo-żarowych (elektromagnesy) itp.

Do sterowania i zasilania tych urządzeń jest przeznaczone dedykowane wyjście przekaźnika głównego umieszczonego na module MGL-60.

Wyjście przekaźnika głównego jest wyjściem uniwersalnym, może być zaprogramowane w trzech trybach pracy z odpowiednimi parametrami czasowymi.

Dodatkowo można zaprogramować kontrolę ciągłości zasilania oraz kontrolę stanu przełączników krańcowych urządzeń przeciwpożarowych sterowanych i zasilanych za pomocą wyjścia głównego.

Ze względu na różnorodność zasilania i sterowania siłowników i napędów elektrycznych urządzeń przeciwpoża-rowych wprowadzono - oprócz trybów pracy wyjścia - sterowanie siłowników dwukierunkowych, dwu-przewodowe lub trzy-przewodowe.

Do detekcji pożaru służy konwencjonalna linia dozorowa z czujkami szeregu 40. Linia ma możliwość zaprogramo-wania wariantu alarmowania ze wstępnym kasowaniem (60 s) w celu eliminacji przypadkowych zadziałań.

W części sterowania oddymianiem, uruchomienie urządzeń przeciwpożarowych możliwe jest w wyniku:

  • zadziałania czujki na konwencjonalnej linii dozorowej,
  • zadziałania ręcznego przycisku oddymiania PO-6x,
  • pojawienia się sygnału alarmu z zewnętrznej centrali sygnalizacji pożarowej, np. IGNIS 1000,
  • otrzymania rozkazu z centrali systemu POLON 4000.

W przypadku otrzymania sygnału inicjującego, następuje uruchomienie procedury oddymiania zgodnie z zaprogramowanym scenariuszem pożarowym danego obiektu. Blokowane są przyciski przewietrzania, ignorowane są sygnały z czujnika deszczu i/lub wiatru.

W stanie dozorowania jest możliwe zrealizowanie dziennego przewietrzania – wentylacji za pomocą okien lub klap wentylacyjnych.

Moduły centrali UCS 6000 są wyposażone w szereg uniwersalnych wejść i wyjść do podłączania zewnętrznych instalacji systemu oddymiania.

Do programowania pracy central UCS 6000 stosowana jest aplikacja do konfiguracji UCS (UCSKonfigurator). Centralę podłącza się do komputera przy użyciu złącza USB.

Budowa i podstawowe wersje centrali

UCS 6000 24 A (6 x 4 A), wyk.25 - Uniwersalna centrala sterująca, 24A, 6 linii, 6 grup (4A), obudowa 753 x 630 x 190mm, opcjonalnie do 2 modułów MPW-60, 1 moduł MPD-60, 1 moduł MKA-60.

24 A (6 x 4 A) - 6 stref 4 A; opcjonalnie do 2 modułów MPW-60, 1 moduł MPD-60, 1 moduł MKA-60.



Kompletacja centrali obejmuje następujące moduły funkcjonalne:

  • MGS-60 4 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 4 A);
  • MGS-60 8 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 8 A);
  • MZU-60: moduł zasilania uniwersalnego (16 A / 24 V);
  • MGL-60 4 A: moduł grupowo-liniowy, wersja 4 A;
  • MGL-60 8 A: moduł grupowo-liniowy, wersja 8 A;
  • MPW-60: moduł przekaźników wysokonapięciowych (2 x PK 5 A / 230 V, 2 x LK 24 V);
  • MKA-60: moduł komunikacji adresowalnej (system POLON 4000);
  • MPD-60: moduł przekaźników dodatkowych (2 x PK 1 A /24 V, 2 x LK 24 V);
  • SP-150-27.5PLA: moduł zasilacza 150 W (5 A);
  • SP-240-27.5PLA: moduł zasilacza 240 W (10 A);
  • SP-500-27.5PLA: moduł zasilacza 500 W (20 A);
  • akumulator 7.2 – 9 Ah: 2 szt. na każdy moduł zasilania uniwersalnego.
Napięcie pracy

16VDC - 30VDC

Obciążenie linii dozorowej w zależności od wybranego trybu pracy

600µA

Zakres temperatur pracy

od -10°C do 55°C
