Oddymianie cz. 1 - Jak działa system oddymiania? 0

Jak działa system oddymiania grawitacyjnego klatki schodowej ?



Stosowanie na klatkach schodowych, w różnych grupach budynków, systemu oddymiania grawitacyjnego (tzw. naturalnego służącego do usuwania dymu i ciepła) narzuca Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie [Dz. U Nr 75, poz. 690 z późniejszymi zmianami]. Do takich budynków zaliczają się m.in. przedszkola, czy domy pomocy społecznej.

System oddymiania grawitacyjnego służy do odprowadzenia dymu i ciepła powstałego podczas pożaru, czyli utrzymania dróg ewakuacyjnych w stanie wolnym od zadymienia i umożliwienie bezpiecznego opuszczenia budynku. Jednocześnie zabezpiecza przed uszkodzeniami termicznymi konstrukcje budynku i opóźnia zjawisko rozgorzenia. System ten wykorzystuje, w swoim działaniu zjawiska fizyczne, przede wszystkim zjawisko unoszenia gorącego dymu do góry i jego koncentrację w wyższych partiach. Powietrze wewnątrz klatki ma mniejszą gęstość i jest cieplejsze wymusza to jego ruch w górę. Zjawisko to nazywamy efektem kominowym. System grawitacyjnego odprowadzania dymu może sprawnie funkcjonować, gdy zapewniona zostanie odpowiednia ilość powietrza uzupełniającego (kompensacyjnego). Napływające do przestrzeni oddymianej powietrze zewnętrzne w wyniku odbierania ciepła z pożaru (źródła ciepła) poprzez konwekcję i promieniowanie podgrzewa się, miesza w wyniku turbulencji z powietrzem wewnętrznym, a następnie unosi się do góry i rozpływa pod stropem, tworząc podsufitową warstwę dymu. Dlatego zastosowanie elementów napowietrzających jest tak samo istotne jak stosowanie elementów oddymiających.

 System oddymiama, klapa dymowa, okno oddymiające - sklep-ppoz.pl

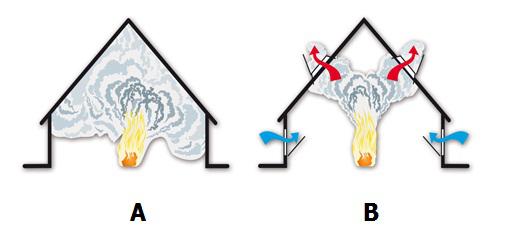

Rys. Schemat rozchodzenia się dymu w warunkach pożaru, A – budynek niewyposażony w system oddymiania, B – budynek wyposażony w grawitacyjny system oddymiania

Źródło: www.dhpolska.pl



System oddymiania grawitacyjnego składa się z elementów niezbędnych:

  • Element oddymiający – klapa dymowa lub okno oddymiające, elementy te dostarczane są
    z indywidualnie dobranym siłownikiem

  • Element napowietrzający – okna lub drzwi zlokalizowane na najniższej kondygnacji, wyposażone w siłowniki elektryczne.

  • Centrala sterująca oddymianiem wyposażona w zestaw akumulatorów

  • Elementy detekcyjne, czyli czujki dymu lub temperatury

  • Ręczne przyciski odymiania (ROP)

Dodatkowo może być doposażony w:

  • Sygnalizator optyczno-akustyczny

  • Przyciski przewietrzania

  • Centrale pogodowe, detektory deszcz-wiatr, sterowniki czasowe

  • Trzymacze elektromagnetyczne.

 System oddymiania, klapa dymowa, okno oddymiające - sklep-ppoz.pl

Rys. Uproszczony schemat systemu oddymiania



Wyzwalanie systemu oddymiania możliwe jest na dwa sposoby: automatycznie i ręcznie: sposób automatyczny – w chwili wzbudzenia czujki dymu lub czujki temperatury zlokalizowanych na klatce schodowej, lub będących elementami instalacji sygnalizacji pożaru, sposób ręczny – poprzez zbicie szybki i wciśnięcie przycisku „Alarm” w ręcznym przycisku oddymiania. Sygnał alarmu dociera do centrali oddymiania, a następnie za pomocą napędów elektrycznych centrala steruje otwarciem klap lub okien oddymiających oraz otwarciem elementów napowietrzających. Jednocześnie sygnał przekazywany jest do centrali sygnalizacji pożaru (o ile istnieje w budynku). Awaryjne otwarcie klap sygnalizowane jest na przyciskach oddymiania lub za pomocą elementu dodatkowego, jakim jest sygnalizator optyczno-akustyczny.

Dodatkowo system można rozbudować o funkcję naturalnej wentylacji, poprzez zastosowanie przycisków przewietrzania. Przyciski przewietrzania umożliwiają ręczne otwarcie
i zamknięcie klap dymowych, celem przewietrzania budynku. W celu zabezpieczenia wnętrza budynku, jak i samej instalacji stosuje się detektor, który zamyka otwory oddymiające i napowietrzające przy silnym wietrze lub deszczu. W sytuacji zagrożenia pożarowego funkcje pogodowe są blokowane pozwalając na otwarcie klapy w każdych warunkach atmosferycznych.

Należy pamiętać, że system oddymiania grawitacyjnego klatki schodowej jest wg definicji urządzeniem przeciwpożarowym. Każde urządzenie przeciwpożarowe powinno być wykonane zgodnie z projektem uzgodnionym, pod względem ochrony przeciwpożarowej przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych. Ponadto powinien być poddawany przeglądom i konserwacjom zgodnie, z zasadami i w sposób określony w Polskich Normach, dokumentacji techniczno-ruchowej oraz instrukcjach określonych przez producentów.
