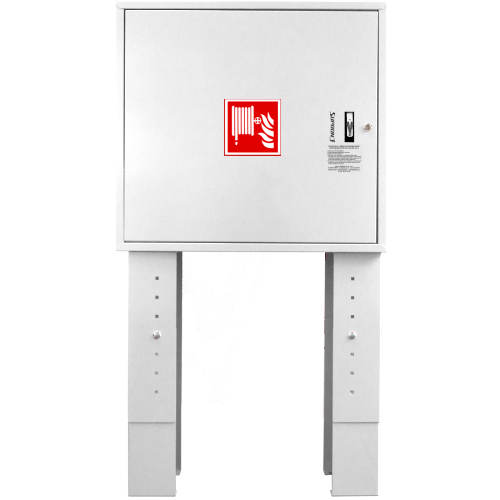

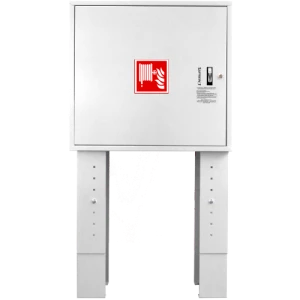

Hydrant wewnętrzny 25/30 z podstawą - wolnostojący z wężem półsztywnym DN25
Opis
Hydrant wewnętrzny DN25 z wężem półsztywnym DN25mm o długości 30m. Hydranty w wersji zawieszanej lub wnękowej. Wersja uniwersalna: możliwość podłączenia tego samego hydrantu w wykonaniu lewym lub prawym. Otwory przyłączeniowe są zaślepione i umożliwiają podłączenie do instalacji zasilającej 1” i 2”, oferują sześć możliwości podłączeń: z boku, z tyłu, z góry. Ciśnienie pracy od 0,2 do 1,2 MPa.

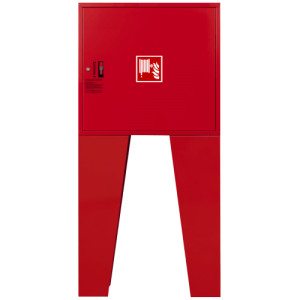

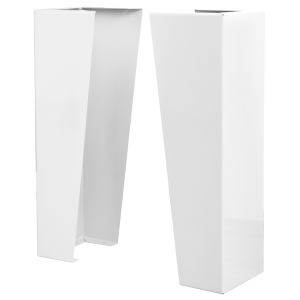

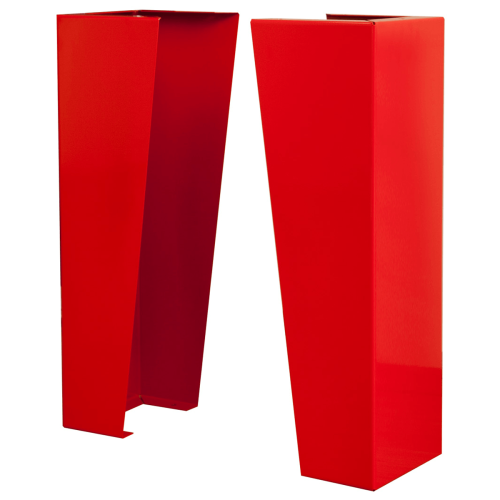

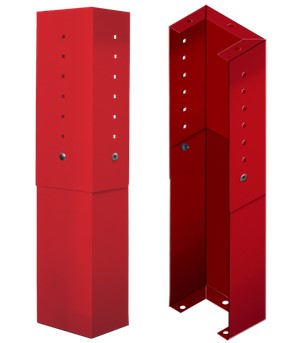

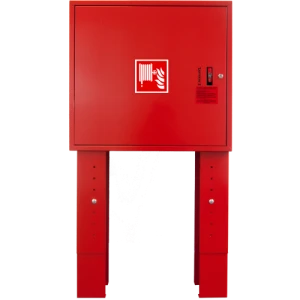

W komplecie znajdują się podpory do wersji wolnostojącej hydrantu. Podpory dostosowane są do wysokości hydrantu (wysokość - 80cm). Wersja kolorystyczna: czerwone lub białe.
Certyfikat CE 1438/CPD/1207

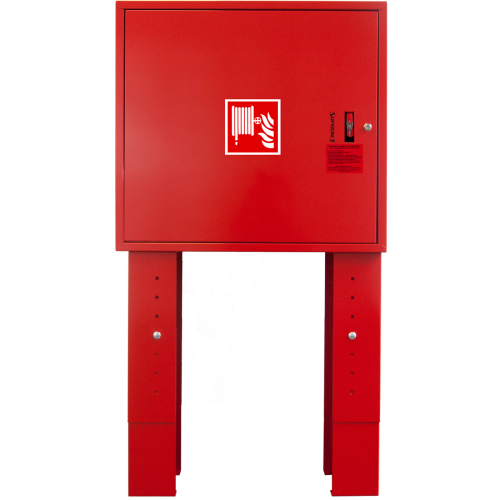

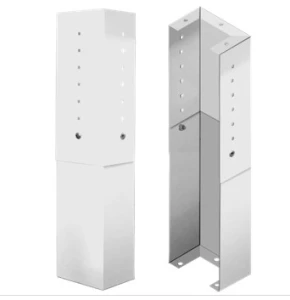

| Wymiary szafki hydrantu:Wysokość: 650 mmSzerokość: 700 mmGłębokość: 250 mm | Podstawy Wysokość: wysokość regulowana od 500 do 800 mm (dla tej wersji hydranty 800mm)Ilość: 2 szt.kolor podpory dostosowany jest do koloru szafki hydrantowej |

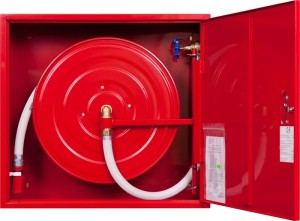

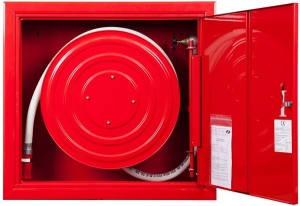

Skład hydrantu:
- szafka hydrantowa z podporami (2 sztuki malowane farbą proszkową w kolorze hydrantu)
- mosiężny zawór hydrantowy FI25
- zwijadło węża w kolorze RAL 3000 wychylne o 180° z osią wodną mosiężną i regulatorem siły rozwijania
- wąż tłoczny półsztywny φ25mm o długości 30m zgodny z normą PN-EN 694
- prądownica hydrantowa PWh-25 zgodna z normą PN-EN-671-1, na stałe podłączona do węża na zwijadle poprzez zakucie
- zamek patent
- oznakowanie: znak 'Hydrant" zgodnie z normą PN-EN ISO 7010:2012 + tabliczka informacyjna zgodnie z normą ISO
- instrukcja montażu i konserwacji hydrantu
- instrukcja podłączenia i zamiany podłączeń uniwersalnego hydrantu wewnętrznego 25
- karta gwarancyjna
- nr identyfikacyjny
Zastosowanie hydrantu z podporami:
- hydranty wolnostojące
- hydranty zawieszane na lekkich ściankach (np. płyta kartonowo-gipsowa)
- hydranty wnękowe montowane w lekkich ściankach (np. płyta kartonowo-gipsowa). Podpory mają mniejszą głębokość niż głębokość hydrantu w celu umożliwienia zabudowy w ścianach lekkich.
Charakterystyka

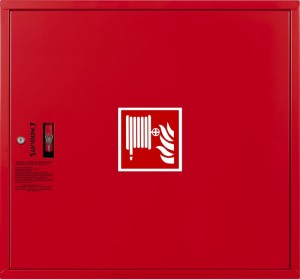

| Szafka hydrantowa - dzięki zastosowaniu zawiasu krytego drzwi szafki można otworzyć o 180º | |
| |
| Drzwi szafki hydrantowej | |
| |
| Zawór hydrantowy i prądownica | |
| |
Rodzaj zamka | |
|
Pliki do pobrania:
Dane techniczne
| Norma/Certyfikat | CNBOP Certyfikat Stałości Własności Użytkowych 1438-CPR-0022 |
| Kolor szafki | Czerwony RAL3000 lub biały RAL9003 (kolory standardowe do wyboru), |
| Szerokość szafki | 70cm |
| Wysokość szafki | 65cm |
| Głębokość szafki | 25cm |
| Sposób montażu szafki | Nadtynkowy lub wnękowy (z ramką maskującą w komplecie) - do wyboru |
| Miejsce na gaśnice | Brak |
| Wydajność | Przy ciśnieniu 0,2MPa - ok.60l/min, przy ciśnieniu 0,4MPa - ok.85l/min, przy ciśnieniu 0,6MPa - ok.103l/min, |
| Ciśnienia pracy | Od 0,2 do 1,2 MPa |
| Średnica węża hydrantowego | 1'' |
| Długość węża hydrantowego | 30mb |
| Kolor węża hydrantowego | Biały |
| Materiał z którego wykonana jest szafka | Blacha czarna |
| Malowanie szafki i zabezpieczenie antykorozyjne | Malowany farbą proszkową poliestrową fasadową typ Facade |
| Wyposażenie w system "zbij szybkę" | Tak |
| Rodzaj zamka | Patent |
| Wersja prawa czy lewa | Wersja uniwersalna, szafkę można przekręcić |
| Drzwi pełne | Tak |
| Prądownica | PWh-25 - na stałe podłączona do węża poprzez zakucie tuleją aluminiową |
| Zwijadło wychylne? | Tak |
| Średnica zwijadła | 50cm |
| Kolor zwijadła | Czerwony |
| Zawór hydrantowy | DN25 mosiężny |
| Otwory przyłączeniowe | Zaślepione otwory przyłączeniowe umożliwiają podłączenie do instalacji zasilającej 1” i 2”. Oferują sześć możliwości podłączeń: z boku, z tyłu, z góry |
| Kolor węża łączącego | Biały |
| Współczynnik K | 43 |
| Kąt otwarcia drzwi szafki | 180st |
| W komplecie: | Znak “Hydrant” zgodnie z normą PN-EN ISO 7010:2012 + tabliczka informacyjna zgodnie z normą PN-EN 671-1, instrukcja montażu i konserwacji hydrantu, instrukcja podłączenia i zamiany podłączeń uniwersalnego hydrantu wewnętrznego 25, karta gwarancyjna |
