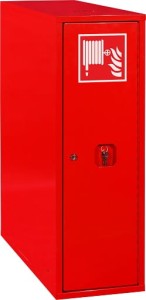

Hydrant wewnętrzny DN25 BOCZNY - Boxmet
SKŁAD HYDRANTU:
- szafka hydrantowa do zawieszenia na ścianie lub zabudowy we wnęce; drzwi pełne z blachy stalowej czarnej malowanej proszkowo,
- zwijadło z wężem półsztywnym ø25 i długości 20mb lub 30 mb umieszczone na stałe w szafce;
- mosiężny zawór hydrantowy ø25;
- prądownica ø25;
- instrukcja obsługi, deklaracja zgodności, gwarancja;
- oznakowanie "Hydrant wewnętrzny".
Hydranty wewnętrzne występują w wersji natynkowej lub podtynkowej.
Szafa malowana jest farbą proszkową epoksydowo-poliestrową w kolorze czerwonym RAL3000 lub białym RAL9016 jako standard.
Każda szafa hydrantowa zamykana jest na zamek Patent, który jest wpuszczanym zamkiem cylindrycznym wyposażonym w dwa kluczyki. Na płycie drzwiowej za hartowaną szybką szklaną o grubości 1 mm znajduje się jeden z kluczyków (zapasowy) - system "zbij szybkę".
Na zewnętrznej stronie płyty drzwiowej szafki hydrantowej umieszczony jest znak bezpieczeństwa „Hydrant wewnętrzny” zgodnie z obowiązującą normą oraz numer certyfikatu zgodności. W wewnętrznej stronie płyty drzwiowej umieszczona jest instrukcja obsługi hydrantu.
Przy składaniu zamówienia należy podać: kolor czerwony lub biały, długość węża 20 lub 30 mb oraz wersję montażu wnękową lub zawieszaną.
ZGODNOŚĆ Z NORMAMI:
-PN-EN 671-1;
-Certyfikat zgodności wydany przez CNBOP.
Pliki do pobrania:
Norma/Certyfikat | CNBOP Certyfikat Zgodności EC 1438/CPD/0030 |
Kolor szafki | Czerwony RAL3000 lub biały RAL9016 (kolory standardowe do wyboru), |
Szerokość szafki | 29cm |
Wysokość szafki | 75cm |
Głębokość szafki | 60cm |
Sposób montażu szafki | Nadtynkowy lub wnękowy (z ramką maskującą w komplecie) - do wyboru |
Miejsce na gaśnice | Brak |
Wydajność | Przy ciśnieniu 0,2MPa - ok.59l/min, przy ciśnieniu 0,4MPa - ok.84l/min, przy ciśnieniu 0,6MPa - ok.102l/min, |
Ciśnienia pracy | Od 0,2 do 1,2 MPa |
Średnica węża hydrantowego | 1'' |
Długość węża hydrantowego | 20mb lub 30mb - do wyboru |
Kolor węża hydrantowego | Czerwony |
Materiał z którego wykonana jest szafka | Blacha czarna |
Malowanie szafki i zabezpieczenie antykorozyjne | Malowanie proszkowe |
Wyposażenie w system "zbij szybkę" | Tak |
Rodzaj zamka | Patent |
Wersja prawa czy lewa | Prawy |
Drzwi pełne | Tak |
Prądownica | Regulowana DN25 |
Zwijadło wychylne? | Nie |
Średnica zwijadła | 47cm dla węża 20mb i 55,5cm dla węża 30mb |
Kolor zwijadła | Czerwony |
Zawór hydrantowy | DN25 mosiężny |
Otwory przyłączeniowe | Doprowadzenie górne |
Długość węża łączącego | 1,2m |
Współczynnik K | 42 |
Kąt otwarcia drzwi szafki | Co najmniej 170st |
W komplecie: | Znak bezpieczeństwa “Hydrant wewnętrzny”, instrukcja obsługi, instrukcja montażu, tabliczka znamionowa, deklaracja zgodności producenta, karta gwarancyjna |
