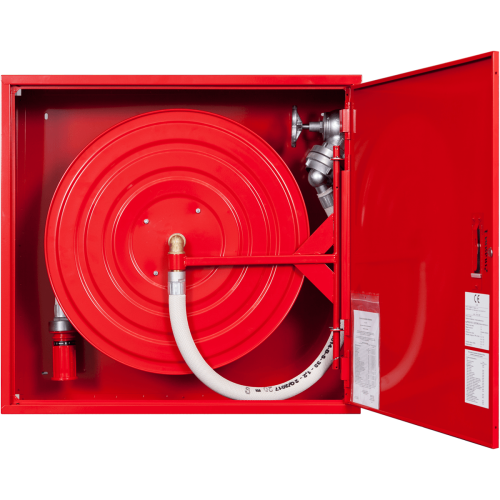

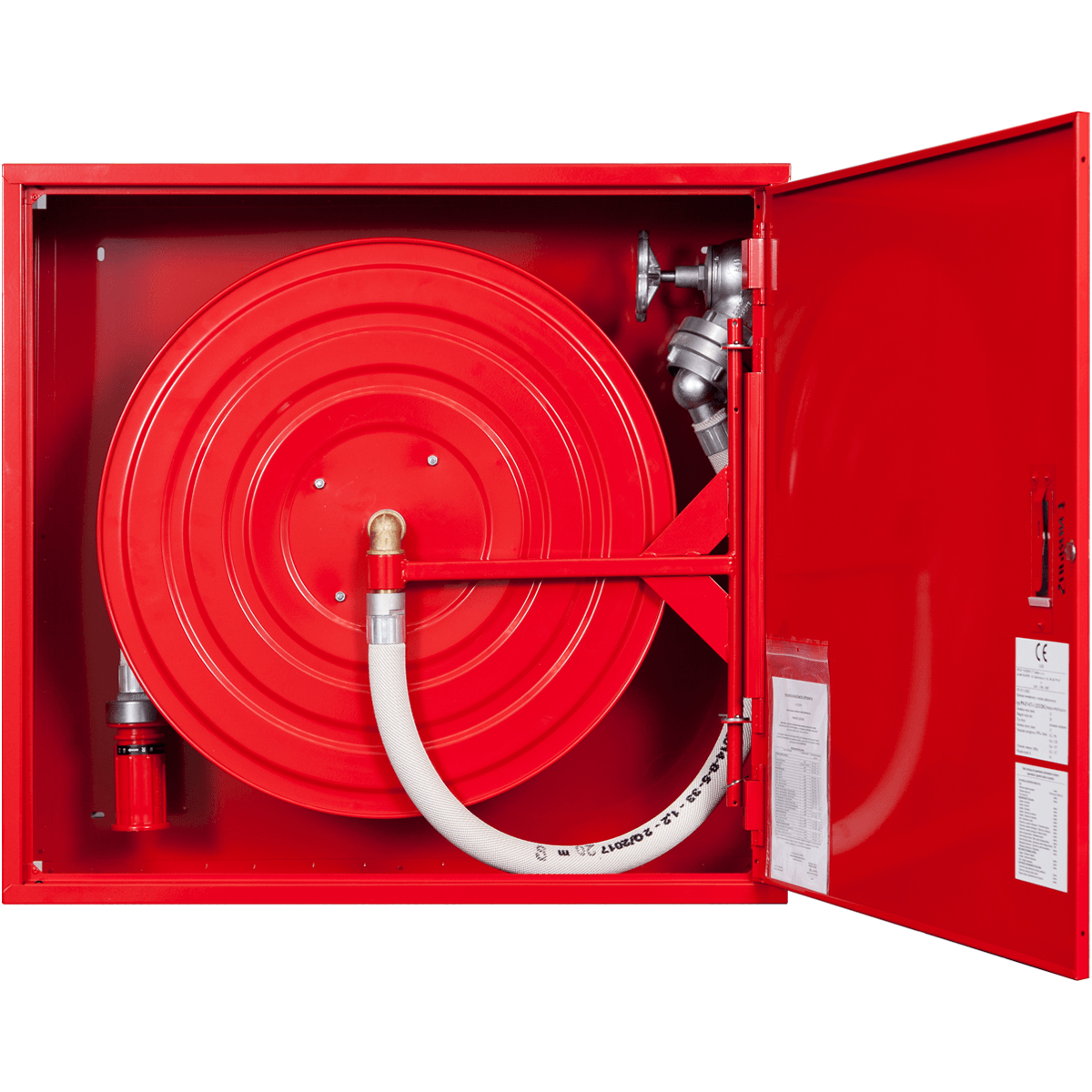

Hydrant wewnętrzny z wężem półsztywnym Supron3 33/30
Opis
Hydrant wewnętrzny z wężem półsztywnym fi33 od długości 30 mb.
Hydrant to urządzenie, które umożliwia bezpośredni pobór wody z głównych przewodów sieci wodociągowej.
Konstrukcja hydrantu umozliwia ten sam hydrant zamontować w wersji prawej lub lewej (jedynie poprzez obrót całego hydrantu o 180stopni)utrzymując zasadę:
-
wersja prawa - drzwi prawe (otwierane prawą ręką), przyłącze: z prawej strony, z boku, od góry, z tyłu szafy,
-
wersja lewa - drzwi lewe (otwierane lewą ręką), przyłącze: z lewej strony, z boku, od góry, z tyłu szafy.
Skład hydrantu:
-
Szafa hydrantowa, uniwersalna,
-
zawór hydrantowy: aluminiowy ZH52 z redukcją skośną,
-
zwijadło węża z wężem tłocznym, półsztywnym o średnicy 33mm oraz długości 20mb zgodne z normą PN-EN 671-1. Wąż zakończony jest prądownicą hydrantową PWh-52/33 spełniającą wymagania PN-EN 671-1 połączoną na stałe z wężem za pomocą tulejki zaciskowej z wykorzystaniem wzoru użytkowego Supron3. Zapewnia to niezawodność połączenia, ergonomię uchwytu prądownicy, estetykę oraz eliminuje możliwość skaleczenia się.
Hydranty DN 33 muszą być stosowane w garażu:
-
Jednokondygnacyjnym zamkniętym o więcej niż 10 stanowiskach postojowych,
-
Wielokondygnacyjnym.
Dopuszcza się stosowanie hydrantów DN 33:
-
W strefie pożarowej produkcyjnej i magazynowej o powierzchni przekraczającej 200 m2 i gęstości obciążenia ogniowego nie przekraczającej 1000 MJ/m2.
-
Przy wejściu do pomieszczeń magazynowych lub technicznych o powierzchni przekraczającej 200 m2 i gęstości obciążenia ogniowego nie przekraczającej 1000 MJ/m2, usytuowanych w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi (z wyjątkiem budynków mieszkalnych), znajdującej się w budynku niskim lub średniowysokim.
Dla hydrantów minimalna wydajność poboru wody mierzona na wylocie prądownica wynosi 1,5 dm3/s.
Wymiary hydrantu: wysokość - 750mm, szerokość - 800mm, głębokość - 250mm.
Wymiary wnęki: wysokość - 770mm, szerokość - 820mm, głębokość - 260mm.
Pliki do pobrania:
Dane techniczne
| Norma/Certyfikat | CNBOP Certyfikat Stałości Własności Użytkowych 1438-CPR-0206 |
| Kolor szafki | Czerwony RAL3000 lub biały RAL9003 (kolory standardowe do wyboru), |
| Szerokość szafki | 80cm |
| Wysokość szafki | 75cm |
| Głębokość szafki | 25cm |
| Sposób montażu szafki | Nadtynkowy lub wnękowy (z ramką maskującą w komplecie) - do wyboru |
| Miejsce na gaśnice | Brak |
| Wydajność | Przy ciśnieniu 0,2MPa - ok.90l/min, przy ciśnieniu 0,4MPa - ok.128l/min, przy ciśnieniu 0,6MPa - ok.157l/min, |
| Ciśnienia pracy | Od 0,2 do 0,7 MPa |
| Średnica węża hydrantowego | 33mm |
| Długość węża hydrantowego | 20mb lub 30mb - do wyboru |
| Kolor węża hydrantowego | Biały |
| Materiał z którego wykonana jest szafka | Blacha stalowa ocynkowana elektrolitycznie |
| Malowanie szafki i zabezpieczenie antykorozyjne | Malowany farbą proszkową poliestrową fasadową typ Facade |
| Wyposażenie w system "zbij szybkę" | Tak |
| Rodzaj zamka | Patent |
| Wersja prawa czy lewa | Wersja uniwersalna, szafkę można przekręcić |
| Drzwi pełne | Tak |
| Prądownica | PWh-33 na stałe podłączona do węża poprzez zakucie tuleją aluminiową |
| Zwijadło wychylne? | Tak |
| Średnica zwijadła | 60cm |
| Kolor zwijadła | Czerwony |
| Zawór hydrantowy | DN52 z redukcją skośną |
| Otwory przyłączeniowe | Zaślepione i oferują sześć możliwości podłączeń: z boku, z tyłu, z góry |
| Kolor węża łączącego | Biały |
| Współczynnik K | 46 dla węża oo długości 20mb i 43 dla węża 30mb |
| Kąt otwarcia drzwi szafki | 180st |
| W komplecie: | Znak “Hydrant” zgodnie z normą PN-EN ISO 7010:2012 + tabliczka informacyjna zgodnie z normą PN-EN 671-1, instrukcja montażu i konserwacji hydrantu, instrukcja podłączenia i zamiany podłączeń uniwersalnego hydrantu wewnętrznego 33, karta gwarancyjna |
