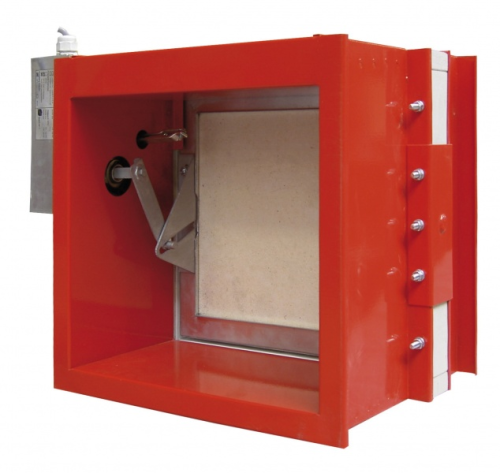

Klapa ppoż. odcinająca FID S 200x200mm z mechanizmem RST

Status: dostępny
Czas realizacji: 2-3 tyg.
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 430,50 zł 430.50
Cena netto: 350,00 zł
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Mercor
Kod produktu: E894-364A0

Opis

Odporność ogniowa: EIS 120, EIS120AA – w zależności od sposobu i miejsca montażu



Zastosowanie:  Klapy przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyzacyjne. Zapobiegają również rozprzestrzenianiu się ognia, dymu i gazów pożarowych do pozostałej części budynku nie objętej pożarem. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji zamkniętej.



Budowa: Klapy jednopłaszczyznowe składają się z obudowy o przekroju prostokątnym złożonej z dwóch segmentów oddzielonych przekładką wykonaną z płyty ogniochronnej, ruchomej przegrody odcinającej oraz mechanizmu wyzwalająco-sterującego uruchamianego zdalnie lub samoczynnie po zadziałaniu wyzwalacza termicznego. Obudowa klap mcr FID S/… p/… przeciwpożarowe klapy jednopłaszczyznowe „MERCOR” S.A. – Firma zastrzega sobie prawo dokonania modyfikacji i zmian, wykonana jest z blachy stalowej, ocynkowanej, lub nierdzewnej o odpowiedniej grubości. Przegroda odcinająca klap wykonana jest z płyty niepalnej i osadzona jest w blaszanym profilu wzmacniającym. Na wewnętrznej stronie obudowy znajduje się uszczelka pęczniejąca. Do wewnętrznej powierzchni obudowy przymocowane są kształtowniki oporowe wykonane z blachy stalowej, ocynkowanej lub nierdzewnej, ograniczające ruch obracanej przegrody. Kształtowniki są oklejone uszczelką wentylacyjną. Wersja prostokątna z obu stron jest zakończona połączeniami kołnierzowymi.



Wersje wykonania: Klapy wyposażone są w mechanizm wyzwalająco-sterujący typu RST ze sprężyną napędową (bez zintegrowanego wyzwalacza termicznego). Wyzwalacz termiczny 74°C (opcjonalnie 95°C) mocowany jest w tym przypadku poza mechanizmem klapy, na samej przegrodzie urządzenia. Po przekroczeniu zadanej temperatury następuje rozerwanie wyzwalacza termicznego i zamknięcie przegrody. Na mechanizmie RST umieszczony jest mechaniczny wskaźnik położenia przegrody. Istnieje możliwość wyposażenia klapy w wyłączniki krańcowe WK1 lub WK2 do sygnalizacji stanu położenia przegrody.



Zalety klap:

  • klapa wzmocniona przekładką izolacyjną
  • przegroda wzmocniona ramką - zwiększona wytrzymałość mechaniczna
  • duże wymiary - do 1,8 m2
  • montaż w ścianach i stropach
  • montaż poza przegrodami budowlanymi
  • możliwość wykonania w wersji EX
  • niezawodność eksploatacyjna do 10 000 cykli
  • posiada atest higieniczny PZH

Dokumentacja:

Certyfikat stałości właściwości użytkowych 1488-CPR-0422/W oraz 1396-CPR-0103.

Klapy certyfikowane na zgodność z EN 15650.

Klapy sklasyfikowane według EN 13501-3 i przebadane według EN 1366-2.

Deklaracja Właściwości Użytkowych 004-05-CPR-2015.







Dane techniczne

Wymiar / Średnica 200x200mm
Wersja wykonania Kołnierzowa
Odporność ogniowa EIS120
Zastosowanie Do zabudowy w instalacjach wentylacji bytowej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyza
Stopień szczelności IP54
Rodzaj mechanizmu wyzwalającego Wyzwalacz termiczny RST ze sprężyną napędową
Wyzwalacz termiczny uruchamia klapę przy temperaturze 74°C (możliwość wykonania klap z wyzwalaczem 95°C - skontaktuj się ze sprzedawcą)
Wyposażenie w włącznika krańcowy WK1 – wyłącznik krańcowy (sygnalizacja przegrody zamkniętej);WK2 – wyłącznik krańcowy (sygnalizacja przegrody zamkniętej/otwartej) - są to opcje dodatkowe, zapytaj sprzedawcę
Temperatura pracy -20 ... +55°C
Czas ruchu (0-90°): Silnik < 60 s
Przekrój kanału 0,04m2
Przekrój czynny klapy 0,029m2
Dla prędkości 4m/s: Q – przepływ, dp – spadek ciśn., LWA - poziom hałasu emitowanego przez klapę Q - 420[m3/h], dp - 8Pa, LWA - 29dB
Ilość płaszczyzn zamykających Jednopłaszczyznowa
Możliwy montaż w pionie Tak
Typ przegrody w której montujemy klapy W przegrodach betonowe, z cegły pełnej lub bloczków betonu komórkowego o grubości min. 110 mm, w ścianach typu lekkiego z płyt kartonowo-gipsowych na ruszcie stalowym o grubości min. 125 oraz stropach betonowych o grubości min. 150 mm.
Waga klapy 8,5kg
