Klapa ppoż. odcinająca FID S 300x300mm z siłownikiem BLF230T

Status: dostępny
Czas realizacji: 2-3 tyg.
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 1 156,20 zł 1156.20
Cena netto: 940,00 zł
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Mercor
Kod produktu: 9A3C-841A8

Opis



Odporność ogniowa: EIS 120, EIS120AA – w zależności od sposobu i miejsca montażu



Zastosowanie:  Klapy przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyzacyjne. Zapobiegają również rozprzestrzenianiu się ognia, dymu i gazów pożarowych do pozostałej części budynku nie objętej pożarem. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji zamkniętej.

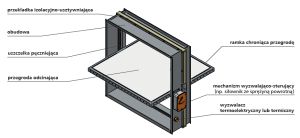

Budowa: Klapy jednopłaszczyznowe składają się z obudowy o przekroju prostokątnym złożonej z dwóch segmentów oddzielonych przekładką wykonaną z płyty ogniochronnej, ruchomej przegrody odcinającej oraz mechanizmu wyzwalająco-sterującego uruchamianego zdalnie lub samoczynnie po zadziałaniu wyzwalacza termicznego. Obudowa klap mcr FID S/… p/… przeciwpożarowe klapy jednopłaszczyznowe „MERCOR” S.A. – Firma zastrzega sobie prawo dokonania modyfikacji i zmian, wykonana jest z blachy stalowej, ocynkowanej, lub nierdzewnej o odpowiedniej grubości. Przegroda odcinająca klap wykonana jest z płyty niepalnej i osadzona jest w blaszanym profilu wzmacniającym. Na wewnętrznej stronie obudowy znajduje się uszczelka pęczniejąca. Do wewnętrznej powierzchni obudowy przymocowane są kształtowniki oporowe wykonane z blachy stalowej, ocynkowanej lub nierdzewnej, ograniczające ruch obracanej przegrody. Kształtowniki są oklejone uszczelką wentylacyjną. Wersja prostokątna z obu stron jest zakończona połączeniami kołnierzowymi.





Wersje wykonania: Klapy wyposażone są w mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze sprężyną powrotną produkcji Belimo, zasilanego napięciem 230 V AC, z wyzwalaczem termoelektrycznym 72°C (opcjonalnie istnieje możliwość zastosowania wyzwalaczy o nominalnej temperaturze zadziałania 95°C). Siłowniki są wyposażone w wyłączniki krańcowe stosowane do monitorowania położenia przegrody, dodatkowo na siłowniku umieszczony jest mechaniczny wskaźnik jej położenia. W wyzwalaczu termoelektrycznym znajduje się przełącznik testowy i wskaźnik zasilania (dioda LED). Klapy z siłownikami  zamykają się w wyniku zadziałania wyzwalacza termoelektrycznego lub odcięcia dopływu prądu, na skutek działania sprężyny powrotnej umieszczonej w siłowniku. Otwarcie klap następuje po podaniu na zaciski siłownika napięcia zasilania. Klapy z tymi siłownikami można otwierać również ręcznie przy użyciu klucza.



Opcje dodatkowe:

Klapy mcr FID S są produkowane w następujących wymiarach:
Szerokość: od 200 do 1500 mm
Wysokość: od 200 do 1500 mm
Długość: od 296 do 390 mm
Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich. Na życzenie możliwe jest także dodatkowe wydłużenie obudowy urządzenia.

Czekamy na Państwa zapytania.



Dokumentacja:

Certyfikat stałości właściwości użytkowych 1488-CPR-0422/W oraz 1396-CPR-0103.

Klapy certyfikowane na zgodność z EN 15650.

Klapy sklasyfikowane według EN 13501-3 i przebadane według EN 1366-2.

Deklaracja Właściwości Użytkowych 004-05-CPR-2015.



Dane techniczne

Wymiar / Średnica 300x300mm
Wersja wykonania Kołnierzowa
Odporność ogniowa EIS120
Zastosowanie Do zabudowy w instalacjach wentylacji bytowej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyza
Stopień szczelności IP54
Rodzaj mechanizmu wyzwalającego Siłownik ze sprężyną powrotną 230V
Wyzwalacz termiczny uruchamia klapę przy temperaturze 74°C (możliwość wykonania klap z wyzwalaczem 95°C - skontaktuj się ze sprzedawcą)
Temperatura pracy -20 ... +55°C
Napięcie siłownika Napęd 230 V D
Czas ruchu (0-90°): Silnik < 60 s
Przekrój kanału 0,09m2
Przekrój czynny klapy 0,074m2
Dla prędkości 4m/s: Q – przepływ, dp – spadek ciśn., LWA - poziom hałasu emitowanego przez klapę Q - 1063 [m3/h], dp - 7Pa, LWA - 31dB
Ilość płaszczyzn zamykających Jednopłaszczyznowa
Możliwy montaż w pionie Tak
Typ przegrody w której montujemy klapy W pionowych betonowych, z cegły pełnej lub bloczków betonu komórkowego o grubości min. 125 mm, w ścianach typu lekkiego z G-K na ruszcie stalowym o gr. min. 125 mm i oraz stropach betonowych o gr. min. 150 mm
Waga klapy 11kg
