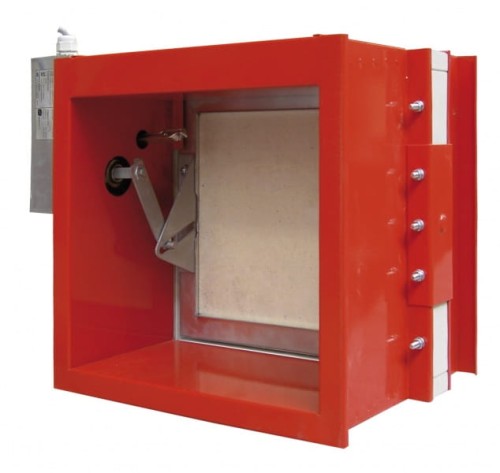

Klapa ppoż. odcinająca FID S 500x400mm z siłownikiem BLF230T

Status: dostępny
Czas realizacji: 2-3 tyg.
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 1 230,00 zł 1230.00
Cena netto: 1 000,00 zł
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Mercor
Kod produktu: 06B4-6053E

Opis

Przeznaczenie:

  • klapy przeciwpożarowe mcr FID S/S /P, mcr FID S/S p/P, mcr FID S/S /O, mcr FID S/S p/O z wyzwalaczem termicznym przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. W czasie pożaru klapy te umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są prowadzone przewody wentylacyjne i klimatyzacyjne. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji zamkniętej.

  • klapy przeciwpożarowe mcr FID S/V /P, mcr FID S/V p/P, mcr FID S/V /O, mcr FID S/V p/O są wykonane bez wyzwalacza termicznego. Są to klapy stosowane w systemach wentylacji pożarowej. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji zamkniętej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji otwartej i umożliwienie oddymiania oraz przepływu przez urządzenie dymu i gazów pożarowych o wysokiej temperaturze.

  • klapy przeciwpożarowe mcr FID S/M /P, mcr FID S/M p/P, mcr FID S/M /O, mcr FID S/M p/O przeznaczone są do zabudowy w instalacjach systemu, gdzie kanały wentylacyjne pełnią dwie funkcje - wentylacji ogólnej oraz wentylacji oddymiania, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku pożaru przegroda klapy pozostaje w pozycji otwartej lub następuje jej przejście do pozycji zamkniętej. Klapy te nie są wyposażone w wyzwalacze termiczne.

Układy napędowe i wyzwalajace:

  • mechanizm wyzwalająco-sterujący MERCOR typu KW1 wyposażony w zintegrowany wyzwalacz termiczny 72oC, sprężynę napędową, układ dźwigniowo-krzywkowy. Mechanizm ten może zostać dodatkowo wyposażony w wyzwalacz elektromagnetyczny 24V DC lub 230V AC (sterowany impulsem prądowym lub przerwą prądową) oraz wyłączniki krańcowe do sygnalizacji stanu położenia przegrody klapy przeciwpożarowej. Mechanizm może zostać wyposażony dodatkowo w siłownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napięcie 24V DC lub 230V AC,

  • mechanizm wyzwalająco-sterujący MERCOR typu KW1 pozbawiony wyzwalacza termicznego 72oC. Mechanizm ten może zostać dodatkowo wyposażony w wyzwalacz elektromagnetyczny 24V DC lub 230V AC (sterowany impulsem prądowym lub przerwą prądową) oraz wyłączniki krańcowe do sygnalizacji stanu położenia przegrody klapy przeciwpożarowej. Mechanizm może zostać wyposażony dodatkowo w siłownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napięcie 24V DC lub 230V AC,

  • mechanizm wyzwalająco-sterujący MERCOR typu RST (bez zintegrowanego wyzwalacza termicznego) wyposażony w sprężynę napędową. Wyzwalacz termiczny mocowany jest w tym wypadku poza mechanizmem klapy, na samej przegrodzie urządzenia,

  • mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze sprężyną powrotną serii BF, BLF, 229, 239 lub siłownika serii EXBF na napięcie 24V AC/DC lub 230V AC z wyzwalaczem termoelektrycznym 72oC,

  • mechanizm wyzwalająco-sterujący w postaci osiowego siłownika bez sprężyny powrotnej BELIMO serii BE na napięcie 24V AC/DC lub 230V AC bez wyzwalacza termoelektrycznego.

Wymiary:

  • klapy odcinające typu mcr FID S/... /P i mcr FID S/... /O są produkowane w następujących wymiarach: szerokość od 200 do 1200mm, wysokość od 200 do 1200mm lub średnicy od 125mm do 1000mm. Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich. Maksymalna powierzchnia przekroju klap typu mcr FID S/P wynosi: 1 m2.

  • klapy odcinające typu mcr FID S/... p/P i mcr FID S/... p/O są produkowane w następujących wymiarach: szerokość od 200 do 1500mm, wysokość od 200 do 1500mm lub średnicy od 125mm do 1000mm. Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich. Maksymalna powierzchnia przekroju klap typu mcrFID S/... p/P wynosi: 1,8 m2.



Aprobata Techniczna ITB: AT-15-6990/2008 + Aneks Nr 1
Certyfikat Zgodności ITB: CZ-ITB-1491/W


Termin realizacji zamówienia na klapy to ok. 14 dni.



Dane techniczne

Wymiar / Średnica 500x400mm
Wersja wykonania Kołnierzowa
Odporność ogniowa EIS120
Zastosowanie Do zabudowy w instalacjach wentylacji bytowej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyza
Stopień szczelności IP54
Rodzaj mechanizmu wyzwalającego Siłownik ze sprężyną powrotną 230V
Wyzwalacz termiczny uruchamia klapę przy temperaturze 74°C (możliwość wykonania klap z wyzwalaczem 95°C - skontaktuj się ze sprzedawcą)
Temperatura pracy -20 ... +55°C
Napięcie siłownika Napęd 230 V D
Czas ruchu (0-90°): Silnik < 60 s
Przekrój kanału 0,2m2
Przekrój czynny klapy 0,173m2
Dla prędkości 4m/s: Q – przepływ, dp – spadek ciśn., LWA - poziom hałasu emitowanego przez klapę Q - 2491 [m3/h], dp - 6Pa, LWA - 33dB
Ilość płaszczyzn zamykających Jednopłaszczyznowa
Możliwy montaż w pionie Tak
Typ przegrody w której montujemy klapy W pionowych betonowych, z cegły pełnej lub bloczków betonu komórkowego o grubości min. 125 mm, w ścianach typu lekkiego z G-K na ruszcie stalowym o gr. min. 125 mm i oraz stropach betonowych o gr. min. 150 mm
Waga klapy 19kg

Koszty dostawy Cena nie zawiera ewentualnych kosztów płatności
