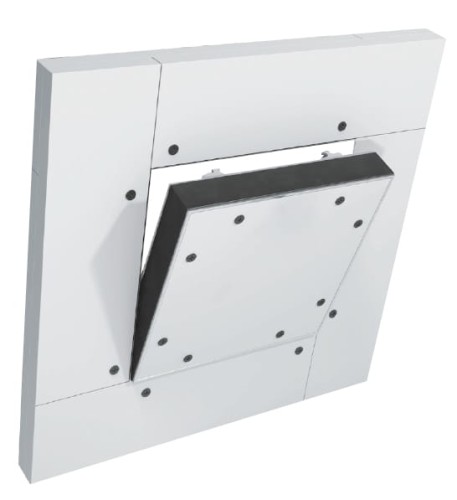

Klapa rewizyjna Promat EI60 do montażu w stropie masywnym
Produkty powiązane
Opis
Zakres stosowania:
Jednoskrzydłowe klapy rewizyjne Promat® mogą być montowane w stropach masywnych (betonowych, żelbetowych monolitycznych lub prefabrykowanych gęstożebrowych) oraz w sufitach podwieszanych o klasie odporności ogniowej nie niższej niż odporność ogniowa klap rewizyjnych. Umożliwiają przeprowadzenie niezbędnych inspekcji, przeglądów i konserwacji systemów instalacyjnych zamontowanych nad ognioodpornym stropem.
Sposób montażu:
Gdzie:
1 - Strop masywny (np. żelbetowy, gęstożebrowy itp)
2 - Element kotwiący (typ w zależności od typu podłoża) w rozstawie max co 150 mm
3 - Profil montażowy UD27 lub kątownik stalowy
4 - Skrzydło klapy
5 - Dekiel klapy
6 - Ościeżnica klapy
7 - Blachowkręty (długość w zależności od typu klapy rewizyjnej w rozstawie max co 150 mm)
8 - Wykończenie stropu masywnego np. tynk
Odporność ogniowa: EI60 (obustronna)
| Wymiar montażowy | Wymiar w świetle przejścia |
| 385x385mm | 200x200mm |
| 485x485mm | 300x300mm |
| 585x585mm | 400x400mm |
| 685x685mm | 500x500mm |
| 785x785mm | 600x600mm |
| 885x885mm | 700x700mm |
| 985x985mm | 800x800mm |
Budowa klapy:

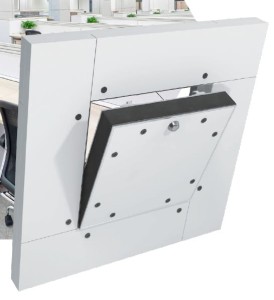

Zbudowane z dwóch ram wykonanych z aluminiowych kątowników: zewnętrznej – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną skrzydła klapy. Wypełnienie skrzydła klapy stanowią ognioodporne płyty. Do skrzydła klapy na całym jej obwodzie przyklejona jest pęczniejąca uszczelka ogniowa. Zamek "klik". Jako wyposażenie dodatkowe można zamontować zamek okrągłocylindryczny.
Certyfikaty/dopuszczenia:
Krajowa ocena techniczna ITB-KOT-2019/1075
Krajowy Certyfikat Stałości Właściwości Użytkowych nr AC158-UWB-W1704
Krajowa deklaracja Właściwości Użytkowych KDWU-44
Pliki do pobrania:
Dane techniczne
| Odporność ogniowa | EI30 |
| Wymiar skrzydła klapy/ Wymiar zamówieniowy | 200x200mm, 300x300mm, 400x400mm, 500x500xmm, 600x600mm, 700x700mm i 800x800mm |
| Wymiar otworu montażowego | 385x385mm, 485x485mm, 585x585mm, 685x685mm i 985x985mm |
| Wyposażenie w zamek | Klik |
| Budowa klapy | z dwóch ram wykonanych z aluminiowych kątowników: zewnętrznej – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną skrzydła klapy. Wypełnienie skrzydła klapy stanowią ognioodporne płyty. |
| Zawiasy | Zawiasy obrotowe wyjmowalne |
| Uszczelka | na całym jej obwodzie przyklejona jest pęczniejąca uszczelka ogniowa |
| Max. powierzchnia klapy wykonanej na zamówienie | 0,768 m2 |
| Element w którym możne być montowana klapa | Strop masywny i sufit podwieszany z GK Siniat |
| Element zabezpieczający przed wypadnięciem klapy | linka |
| Certyfikacja | Krajowa ocena techniczna ITB-KOT-2019/1075 Krajowy Certyfikat Stałości Właściwości Użytkowych nr AC158-UWB-W1704 Krajowa deklaracja Właściwości Użytkowych KDWU-44 |
