PWP1-UWS100 Zestaw wykonawczy uruchamiająco-sygnalizujący z certyfikatem przeciwpożarowy wyłącznik prądu
Produkty powiązane
Opis

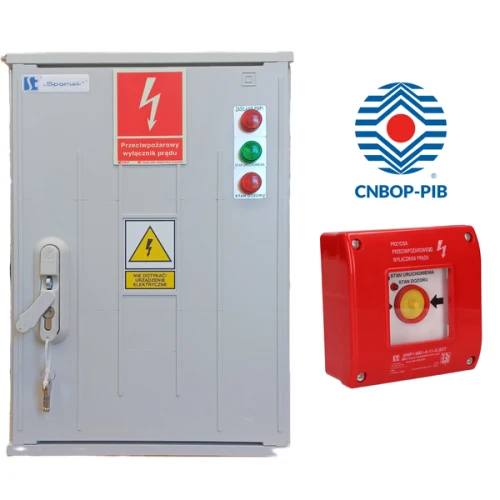

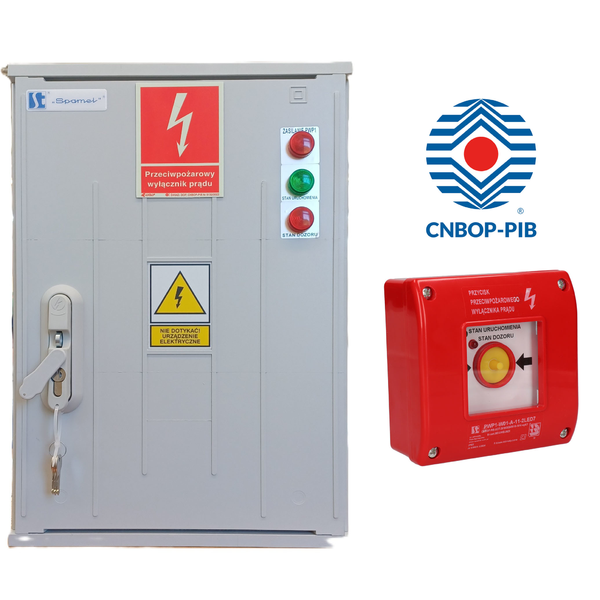

Zestaw SPAMEL PWP1-UWS100 to kompletny przeciwpożarowy wyłącznik prądu (PWP) o prądzie znamionowym 100 A.
Służy do ręcznego odcięcia dopływu prądu do obwodów w budynku – zdalnie albo lokalnie – z wyjątkiem obwodów zasilających instalacje i urządzenia, które muszą działać podczas pożaru. Zestaw sygnalizuje również stan pracy PWP.
Zestaw jest zakwalifikowany do 2. klasy środowiskowej, więc może być montowany na zewnątrz budynku w zakresie temperatur pracy od -25°C do +75°C. Producent wskazuje jego zastosowanie w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.Skład zestawu:
- Urządzenie uruchamiająco-sygnalizujące PWP1-W01-A-01-2LED7 – przycisk do zdalnego uruchomienia urządzenia wykonawczego PWP i sygnalizacji stanów pracy (wymiary 113 × 113 × 52 mm).

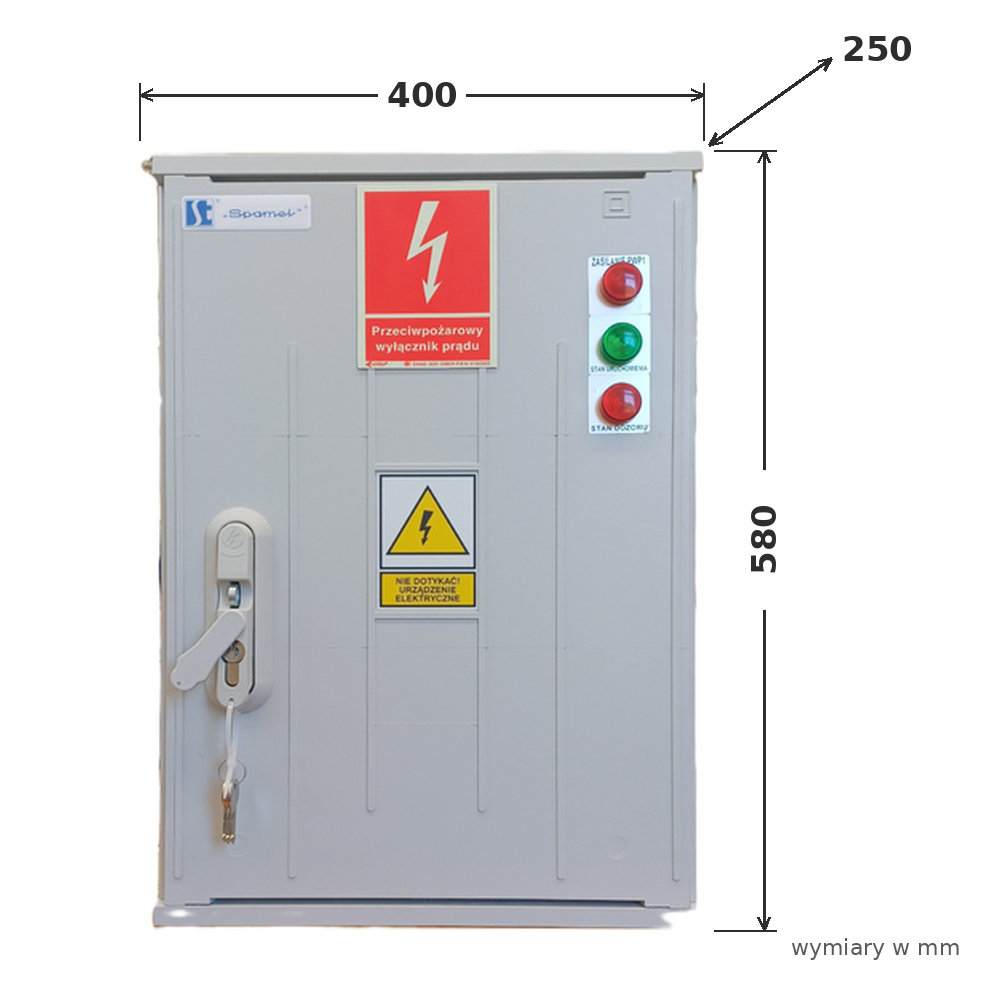

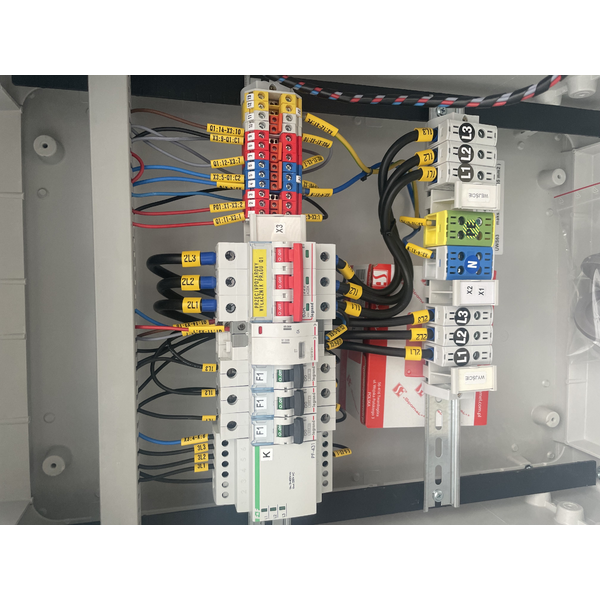

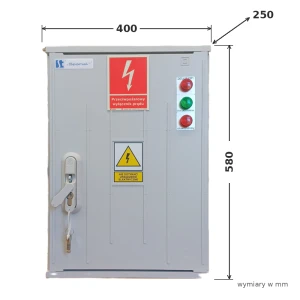

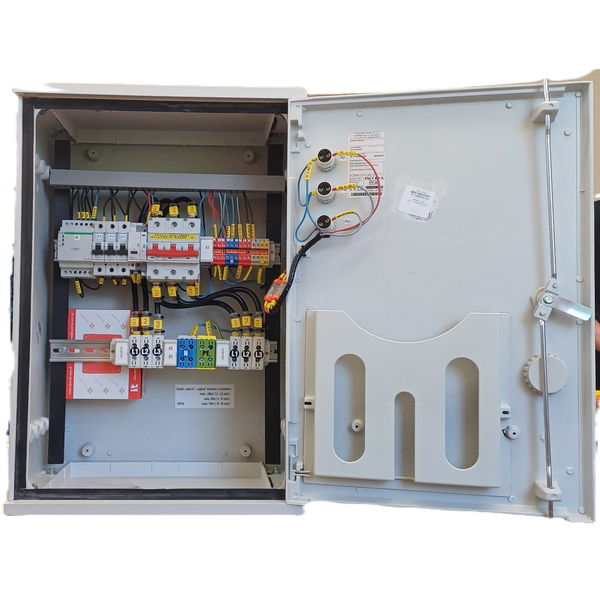

- Urządzenie wykonawcze z sygnalizacją 230 V – szafa 400 × 580 × 250 mm z rozłącznikiem 100 A wyposażonym w wyzwalacz napięciowy (wzrostowy), który odłącza zasilanie budynku lub strefy pożarowej.
Certyfikaty i dokumenty dopuszczające
- Krajowa Ocena Techniczna CNBOP-PIB-KOT-2025/0434-1013, wydanie 4
- Krajowy Certyfikat Stałości Właściwości Użytkowych nr 063-UWB-0718
- Krajowa deklaracja właściwości użytkowych producenta
Dane techniczne
| Prąd znamionowy wej./wyj. obwodu głównego | 100 A |
|---|---|
| Napięcie znamionowe obwodu głównego | 230 V / 400 V |
| Liczba torów rozłączanych | 3 |
| Rodzaj wyzwalacza | napięciowy (wzrostowy) |
| Napięcie znamionowe wyzwalacza | 230 V AC |
| Znamionowy prąd zwarciowy szczytowy wytrzymywany | do 25 kA |
| Znamionowy prąd zwarciowy wytrzymywany krótkotrwały | do 1,7 kA |
| Przekrój przewodów zasilających | 1,5–50 mm² |
| Przekrój przewodów sterujących i sygnalizacyjnych | 0,5–4 mm² |
| Stopień ochrony (klasa środowiskowa 2) | IP54 |
| Zakres temperatur pracy (klasa środowiskowa 2) | od -25°C do +75°C |
| Wymiary urządzenia wykonawczego (szer. × wys. × gł.) | 400 × 580 × 250 mm |
| Wymiary urządzenia uruchamiającego (szer. × wys. × gł.) | 113 × 113 × 52 mm |
Zgodność z normami (wg producenta)
- PN-EN IEC 60947-3:2021-07
- PN-EN 60947-1:2010+A1:2011+A2:2014-12
- PN-N-1256-04:1997
- PN-EN 60529:2003+AC:2017-12+AC:2020-01
- PN-EN 60068-1:2014-06, PN-EN 60068-2-1:2009, PN-EN 60068-2-2:2009, PN-EN 60068-2-6:2008, PN-EN 60068-2-42:2004, PN-EN 60068-2-75:2015-01, PN-EN 60068-2-78:2013-11
- PN-EN ISO 6988:2000
- PN-EN 50130-4:2012+A1:2015-03
- PN-EN 61000-4-2:2011, PN-EN 61000-4-4:2013-05, PN-EN 61000-4-5:2014-10+A1:2018-01, PN-EN 61000-4-6:2014-04, PN-EN IEC 61000-4-6:2024-03, PN-EN IEC 61000-4-3:2021-06, PN-EN IEC 61000-4-3:2007+A1:2008+A2:2011, PN-EN IEC 61000-4-11:2020-11
Do produktu dostępne są: karta techniczna, schemat połączeń, Krajowa Ocena Techniczna CNBOP-PIB, krajowy certyfikat stałości właściwości użytkowych, krajowa deklaracja właściwości użytkowych oraz oświadczenie i instrukcja GPSR producenta.
