PYRO-SAFE CT ML
0
Opis

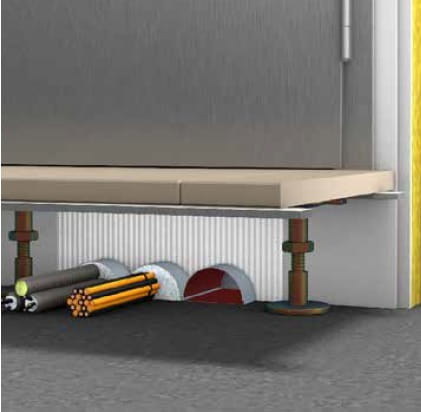

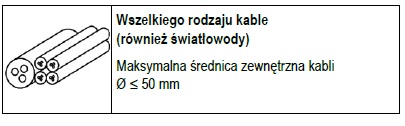

Przejście instalacyjne z systemem podłóg podwyższonych dla kabli Ø ≤ 50 mm; wiązek kablowych Ø ≤ 100 mm (z kablami Ø ≤ 21 mm) oraz rur instalacyjnych do prowadzenia przewodów z PE-HD Ø ≤ 32 mm (z lub bez obłożenia kablami o Ø ≤ 21 mm).
The PYRO-SAFE CT ML mogą być w całości wypełnione.
Klasa odporności ogniowej do EI 120 zgodnie z EN 13501-2 według ETA-13/0821, ETA-16/0016.
Opakowanie zawiera
1 połówka rury o długości 200 mm z wypełnieniem i nakładką podłogową z materiału pęczniejącego PYRO-SAFE DG-CR SK
1 krążek gąbki z żywicy melaminowej
Właściwości
PYRO-SAFE CT-ML składa się z połówki rury PCV z materiałem pęczniejącym PYRO-SAFE DG-CR SK wewnątrz.
Szczelinę można zamknąć za pomocą wełny lub zaprawy.
Zamknięcie i uszczelnienie wymagane jest tylko z jednej strony.
PYRO-SAFE DG-CR SK jest odporne na warunki atmosferyczne i spełnia wymagania dla oddziaływania warunków klimatycznych X zgodnie z EOTA TR 024.
Zastosowanie
Klasa odporności ogniowej
Uwagi dotyczące instalacji
Możliwa instalacja w ścianach masywnych, lekkich ścianach działowych oraz pod drzwiami przeciwpożarowymi.
Nie wymagana jest klasyfikacja odporności ogniowej dla systemu podłóg podwyższonych. Jedynie płyty podłóg podwyższonych powinny być wykonane z materiałów niepalnych.
Możliwy jest układ grupowy (poziomy) z zerowym odstępem między poszczególnymi PYRO-SAFE CT ML.
Możliwy jest zerowy odstęp pomiędzy górną krawędzią systemu podłogi podwyższonej, a kolejnym otworem w kierunku pionowym.
Dane techniczne
| Wymiary | Półkole o średnicy wewnętrznej fi107mm, średnica zewnętrzna fi116,4mm, długość: 200mm |
| Zastosowanie | Do zabezpieczenia kabli (również światłowodów), wiązek kablowych, rur instalacyjnych do prowadzenia kabli (EIP) wykonanych z PE-HD zgodnie z EN 61386-22, rur palnych z PVC-U, instalacji klimatyzacji Klimasplit oraz rur PE „speed pipe“ |
| Kolor | Szary |
| Opakowanie fabryczne | Budowa: Połówka PYRO-SAFE CT, długości 200 mm, z wklejonym wewnątrz materiałm pęczniejącym PYRO-SAFE DG-CR SK oraz krążek gąbki z żywicy melaminowej grubości 40 mm. Z jednej strony materiał pęczniejący jest wydłużony o ok. 120 mm (nakładka podłogowa) |
| Klasyfikacja ogniowa | Klasa odporności ogniowej EI 30 - EI 120 zgodnie z EN 13501-2. |
| Przejścia z rur niepalnych: | Brak zastosowania |
| Przejścia z rur palnych: | Rury elektroinstalacyjne Ø ≤ 32 mm z ułożonymi kablami lub bez, oraz rury PVC-U (U/U) Ø ≤ 32 mm. Zajęte może być nawet 100% przekroju rury. |
| Przejścia kombinowane: | Brak zastosowania |
| Przejścia kablowe: | Kable i przewody elektryczne (z wyjątkiem tzw. falowodów) oraz światłowodów Ø ≤ 80 mm, zespoły kablowe Ø ≤ 107 mm o pojedynczych kablach Ø ≤ 21 mm. Zajęte może być nawet 100% przekroju rury. |
| Dylatacje/szczeliny: | Brak zastosowania |
| Do stosowania wymagana jest licencja Producenta | Tak |
| Temperatura stosowania | Aplikacja w temperaturze > +5 °C |
| Etykiety do oznakowania przepustu w zestawie: | Nie, etykiety należy dokupić osobno |
| Dokumentacja | Dopuszczenie Niemieckiego Instytutu Techniki Budowlanej (DIBt), Berlin. • ETA -16/0016 |
