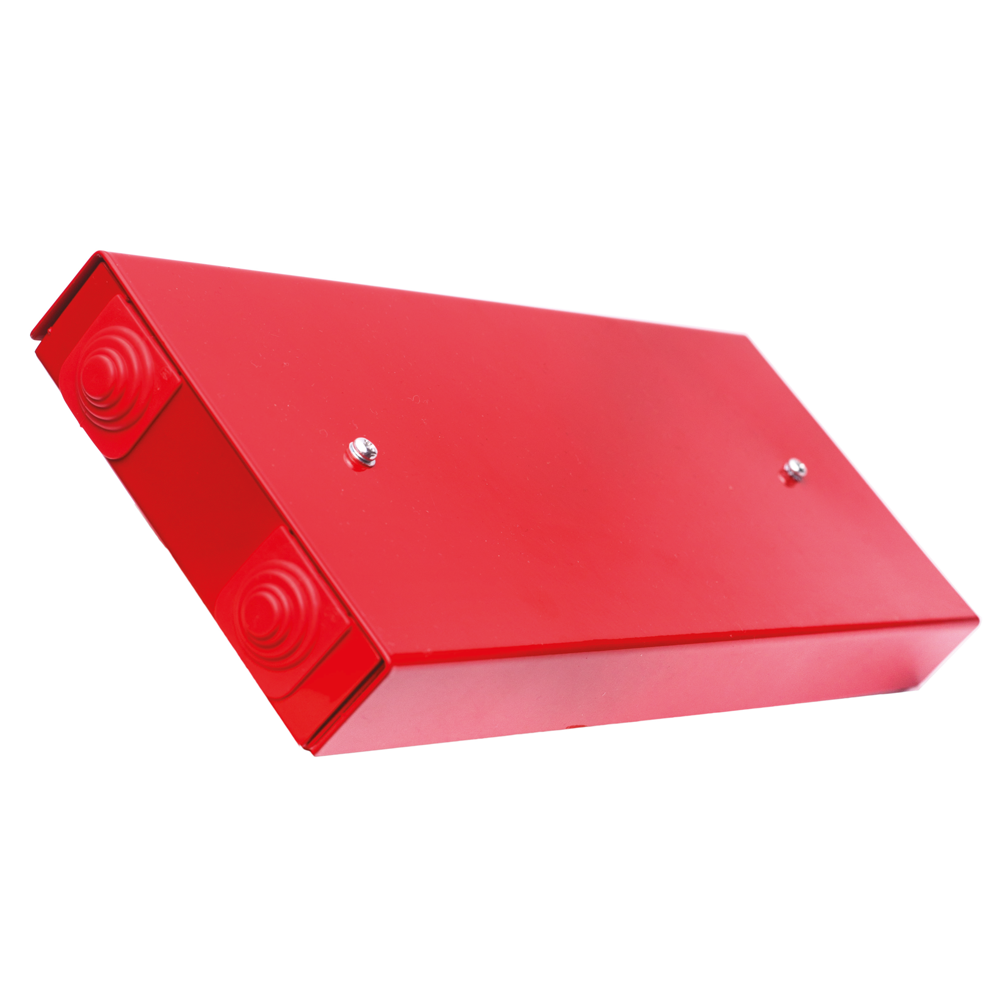

Puszka instalacyjna przeciwpożarowa PIP-7A, przelotowa
Opis
Puszka instalacyjna PIP-7A jest puszką o odporności ogniowej E90. Puszka przeznaczona jest do łączenia przewodów instalacji SAP. Puszki posiadają dokumenty wymagane przez CNBOP.
Główne zalety:
– puszka posiada KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH oraz KRAJOWĄ OCENĘ TECHNICZNĄ CNBOP-PIB
– możliwość zastosowania przewodów o większym przekroju,
– nowe typoszeregi,
– nowa konstrukcja,
– ułatwiony montaż:
- brak docisków (trzymaczy) kabla
- wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej
- przepusty kablowe wsuwane od góry
- nowa konstrukcja przepustów – proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu
Opis konstrukcji:

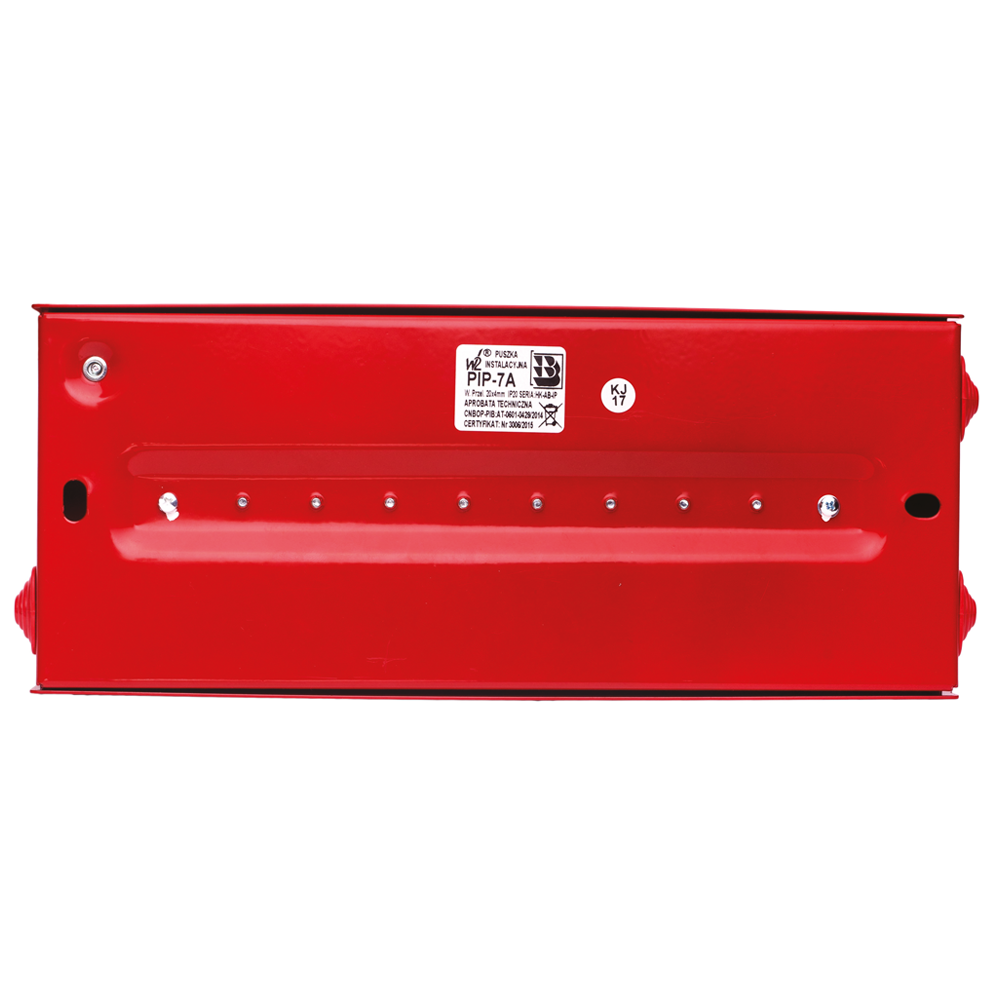

Puszka instalacyjna PIP-7A wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne umożliwiające łączenie przewodów o maksymalnie dziesięciu parach, przy maksymalnym przekroju 1 żyły równym 4 mm2. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do ściany lub sufitu.

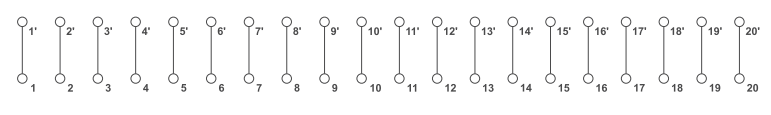

Schemat podłączenia:
Pliki do pobrania:
Dane techniczne
| Certyfikat | KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH Nr 063-UWB-0194, KRAJOWA OCENA TECHNICZNA Nr CNBOP-PIB-KOT-2019/0113-3704 wydanie 2 |
| Symbol | PIP-7A |
| Typ | Przelotowa |
| Sposób prowadzenia linii | Przelotowy prosty |
| Odporność ogniowa | E90 |
| Napięcie zasilania | Max. 400 V AC |
| Wyposażona w bezpiecznik | Nie |
| Masa | ok. 916g |
| Wymiar | 275x114x30 mm, z przelotkami 286x114x30 mm |
| Szczelność obudowy | IP20 |
| Przekrój przewodu | max. 4mm2 |
| Średnica kabla instalacyjnego | max. fi19mm |
| Zakres prądowy | max. 32A |
| Kolor obudowy | Czerwony |
| Materiał wykonania obudowy | Blacha pokryta farbą proszkową |
| Liczba otworów montażowych/miejsce montażu | 2/ ściana lub sufit |
