Puszka przyłączeniowa PIP-1AN z bezpiecznikiem 0,375A, 2x4mm2

Puszki instalacyjne PIP-1AN znajdują zastosowanie w systemach sygnalizacji pożaru.

Puszki PIP-1AN przeznaczone są do podłączenia sygnalizatorów np. typu SA-K5, SA-K5N, SA-K6, SA-K7, SA-K7N, SO-Pd13 oraz sygnalizatorów innych typów, jak i głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd. Zadaniem puszek jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

Główne zalety:

– puszki posiadają KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH oraz KRAJOWĄ OCENĘ TECHNICZNĄ CNBOP-PIB,
– możliwość zastosowania przewodów o większym przekroju,
– nowe typoszeregi,
– nowa konstrukcja,
– ułatwiony montaż:

1. brak docisków (trzymaczy) kabla
2. wyrównanie wysokości  „wejścia kabla”  z zaciskiem kostki ceramicznej
3. przepusty kablowe wsuwane od góry
4. nowa konstrukcja przepustów –  proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu

Opis konstrukcji:

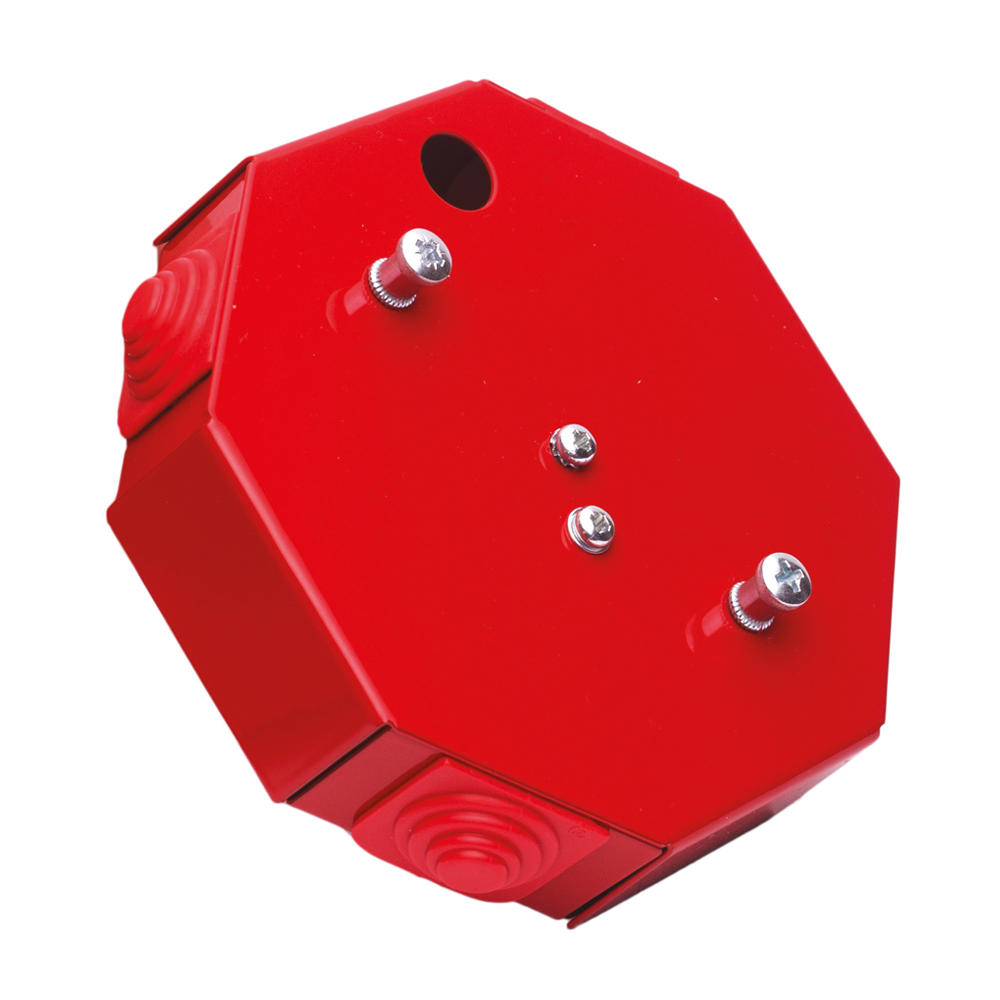

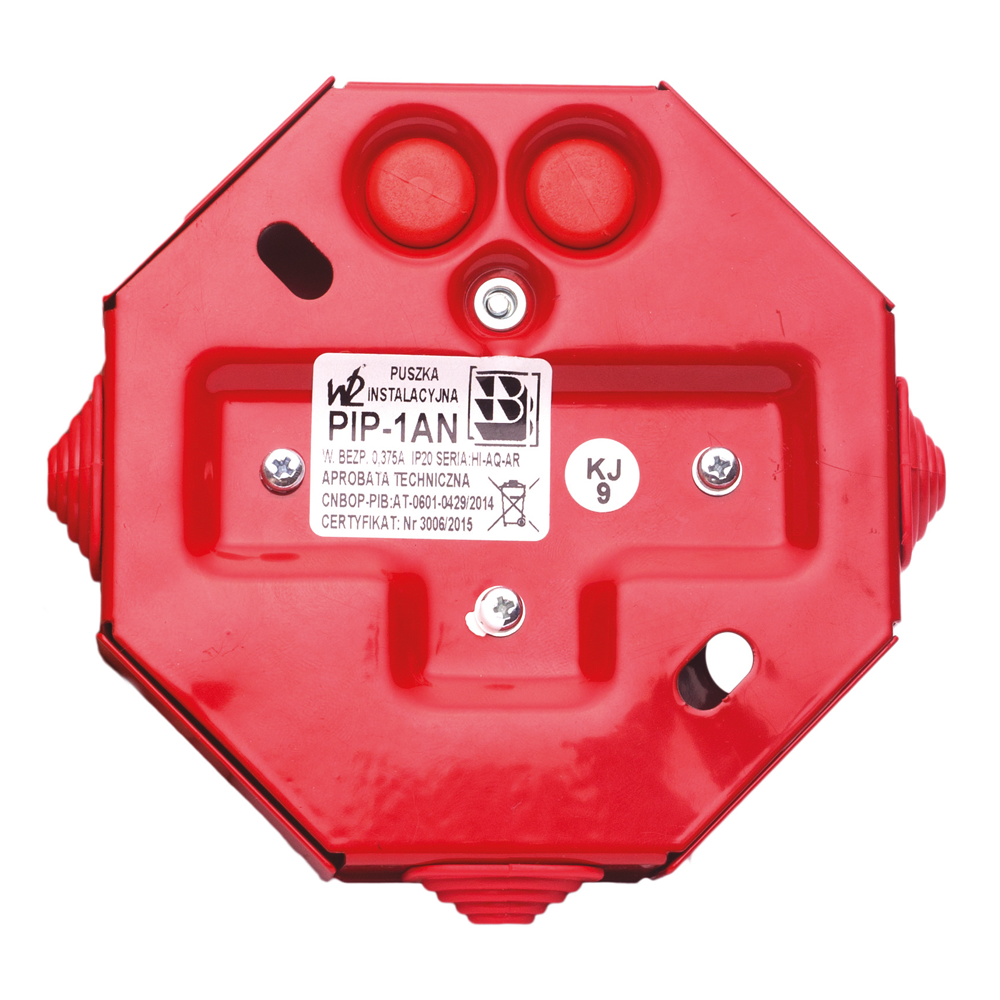

Puszka instalacyjna do systemów pożarowych PIP-1AN wykonana jest z blachy pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania (wersja z bezpiecznikiem). Posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik.

Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Puszka PIP-1AN charakteryzuje się przelotowym prostym i kątowym (90˚) sposobem prowadzenia linii sygnalizacyjnej. Umożliwia ona poprowadzenie do dwóch przewodów ze ściany.

 Schemat podłączenia:
