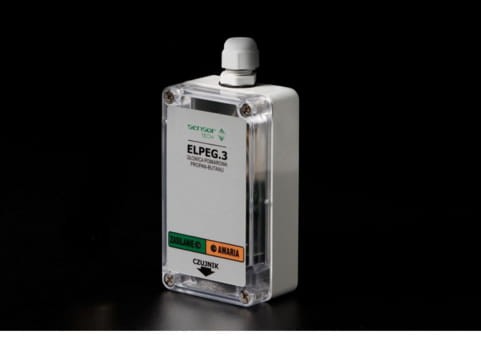

Sensor Tech ELPEG.3. zależna głowica pomiarowa propan-butanu LPG

Status: na zamówienie
Czas realizacji: 1-3 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 387,28 zł 387.28
Cena netto: 314,86 zł
ilość szt.
Zyskujesz 15 pkt [?]

towar niedostępny

Ocena: 0
Producent: Sensor-Tech
Kod produktu: ELPEG/3
Pin It

Opis

Głowica ELPEG.3 przeznaczona jest do detekcji propan-butanu (LPG) w powietrzu. Urządzenie w połączeniu z detektorami tlenku węgla (CO) serii COMAG.3 rozszerza funkcjonalność systemu sterowania wentylacją bytową garaży.

 Specyfikacja:

  • zasilanie: 12 VDC
  • pobór mocy: 1W
  • dwa progi alarmowe LPG
  • kalibracja: 36 miesięcy
  • komunikacja RS485

ELPEG.3 nie jest autonomicznym urządzeniem i działa jedynie po podłączeniu do detektorów serii COMAG.3 lub METAG.3. Głowicę podłącza się do pracującego już detektora (złącze + przewód 1,5m w komplecie). Dzięki m.in. technice mikroprocesorowej i układowi kompensacji termicznej, detektor wykazuje wysoką odporność na czynniki środowiskowe tak jak: zmiany temperatury, wilgotności czy też obecność gazów zakłócających.



Dodatkowe cechy eksploatacyjne urządzenia głowicy pomiarowej ELPEG.3 to:

  • prosta powtórna kalibracja detektora przez wymianę płytki głowicy czujnika – skrócenie czasu rekalibracji,
  • układ kompensowany termicznie - odporny na zmienne warunki pracy,
  • estetyczna, udaroodporna obudowa z tworzywa sztucznego (ABS),
  • możliwość łatwego podłączenia głowicy pomiarowej LPG do pracującego już detektora COMAG.3 (METAG.3) - wykrywanie programowe (złącze + przewód 1,5m w komplecie),
  • komunikacja z urządzeniem programująco-diagnostycznym TURBOPROG, ułatwiającym przeprowadzanie przeglądów okresowych detektora.



 LICZBA PROGÓW DETEKCJI  2-progowe
 SPOSÓB KOMUNIKACJI/STEROWANIA  nie
 TRYB PRACY  zależny (centrala sterująca)



Montaż i podłączenie

Detektor LPG należy instalować na wys. ok. 0,3 m od posadzki. Zaleca się montaż w tych samych punktach, co detektory nadrzędne (poniżej). Montaż układu dozwolony jest tylko w pozycji pionowej, z dławnicą kablową skierowaną ku górze. Detektor montuje się, korzystając z czterech otworów mocujących, za pomocą kołków rozporowych (schemat umieszczony na tylnej ścianie opakowania kartonowego).

UWAGA! Wszystkie czynności związane z podłączeniem detektorów należy wykonywać przy odłączonym zasilaniu! Dobór okablowania opisany jest w dokumentacji techniczno-ruchowej.

Po podłączeniu urządzenia do napięcia zasilającego pobieranego z detektora nadrzędnego, układ przez ok. 90 sekund wygrzewa czujnik – sygnalizuje to pulsująca żółta dioda LED “AWARIA” w detektorze COMAG.3. W czasie wygrzewania ignorowane są alarmy spowodowane przekroczeniem stężenia progowego propanu-butanu. Po wygrzaniu czujnika układ przechodzi w tryb pomiarowy. Po podłączeniu głowicy ELPEG.3 do detektora nadrzędnego wyposażonego w moduł komunikacji RS485, przyjmuje ona jego adres.



Zasada działania:

Obecność propan-butanu w powietrzu wykrywana jest za pomocą specjalnej konstrukcji czujnika półprzewodnikowego produkcji japońskiej. Głowica mierzy stężenie gazu w trybie ciągłym, a informacja o jego poziomie przekazywana jest do detektora tlenku węgla serii COMAG.3. W przypadku podłączenia do detektora COMAG.3.3 z komunikacją RS485, informacja o stężeniu LPG i stanach alarmowych przesyłana jest również do centralki DETCOM.3, która wysterowuje odpowiednie wyjścia przekaźnikowe i/lub komunikuje się za pomocą protokołu Modbus RTU z urządzeniami zewnętrznymi. Głowica pomiarowa ELPEG.3 nie jest urządzeniem samodzielnym i działa jedynie po podłączeniu do detektorów serii COMAG.3./METAG.3.







Dane techniczne

Element systemu Zależna głowica pomiarowa
Typ Nie jest autonomicznym urządzeniem i działa jedynie po podłączeniu do detektorów serii COMAG.3 lub METAG.3.
Czynnik uruchamiający LPG, propan-butan
Liczba progów alarmowych 2 (ALARM1, ALARM2)
Napięcie zasilania 12VDC
Gazy, które zakłócają pracę czujnika Wodór
Zakres pomiarowy 0 - 25 % postęp co 5%
Pobór mocy 1W
Wysokość montażu ok. 1,5-1,8 m od posadzki
Promień działania detektora 10m
Sygnalizacja optyczna Diody LED: „ZASILANIE” - dioda zielona, „AWARIA” - dioda żółta; diody „AWARIA” i „ALARM” detektora COMAG.3 (METAG.3)
Klasa ochronności Nie dotyczy
Klasa niepalności UL 746 C5
Kompensacja pomiarowa -20..+70°C
Temperatura pracy -10 °C..+50°C
Stopień szczelności IP44
Wytrzymałość temperaturowa obudowy -40 °C..+60°C (krótkoterminowo -40 °C..+80°C)
Obudowa: ABS wysokoudarowy
Kolor obudowy Szary - RAL7035
Przycisk TEST Przycisk wewnątrz obudowy. Jego wciśnięcie i przytrzymanie powoduje uruchomienie trybu testowego, który weryfikuje poprawność podłączenia elektrycznego samego urządzenia oraz instalacji.
Wyjścia Analogowe
Masa 140g
Warunki środowiskowe Użytkowanie zgodnie z: IEC60 721-3-3
CE EMC 2004/108/WE; LVD 2006/95/WE
