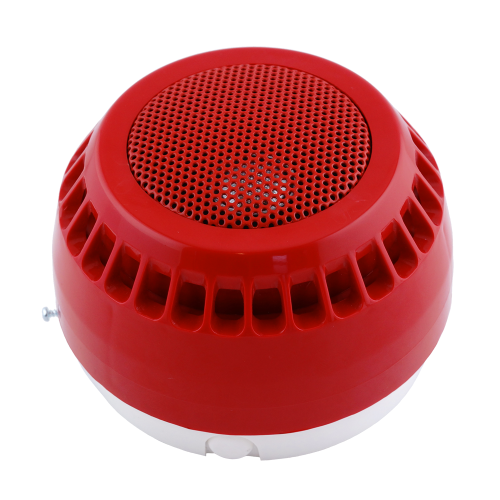

Sygnalizator głosowy SG-Pgw3

Sygnalizator z komunikatami słownymi przeznaczony jest do sygnalizowania pożaru przemiennie sygnałem akustycznym i sygnałem komunikatu słownego (sekwencja zgodna z normą EN 54-3:2001+A1:2002+A2:2006). Sygnalizator SG-Pgw3 przeznaczony jest do instalacji w pomieszczeniach zamkniętych.

Opis konstrukcji:

Sygnalizator posiada obudowę wykonaną z tworzywa niepalnego, w której znajdują się podzespoły elektroniczne. Obudowa składa się z trzech części: korpusu z zamontowanym głośnikiem, pokrywy z zamontowanym obwodem drukowanym, podstawy umożliwiającej montaż do ściany/sufitu lub bezpośrednio do puszki PIP-3AN.

W pokrywie znajdują się:

• zaciski do podłączenia zasilania,
• zaciski do podłączenia wyłącznika WSD-1.
• złącze micro USB,
• potencjometr służący do regulacji natężenia dźwięku,
• zworka do wyboru trybu pracy urządzenia.

Złącze zasilające posiada trzy wyprowadzenia oznaczone „+1”, „+2”, „GND”.
Złącze USB umożliwia kopiowanie komunikatów z komputera PC do pamięci wewnętrznej sygnalizatora.
Zworka trybu pracy umożliwia wybór pomiędzy trybem odtwarzania do trzech komunikatów lub do 10 komunikatów.

Sygnalizator głosowy SG-Pgw3 umożliwia odtwarzanie do 18 wzorów sygnału akustycznego lub brak sygnału akustycznego. SG-Pgw3 umożliwia pracę w dwóch trybach: do trzech komunikatów lub do 10 komunikatów. Zwora umieszczona w pokrywie sygnalizatora określa tryb pracy oraz liczbę komunikatów. Tryb pracy do 10 komunikatów jest aktywny tylko wtedy, gdy liczba komunikatów jest większa od trzech.

Sygnalizator głosowy SG-Pgw2 umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie. Sygnalizatory znajdujące się w sieci nie wymagają adresowania – brak konieczności programowania sygnalizatorów  w tryb master/slave. Istnieje również opcja automatycznego kopiowania komunikatów do wszystkich sygnalizatorów obecnych w sieci – funkcja przydatna w przypadku aktualizacji treści komunikatu.

Zasada działania sygnalizatora:

Podłączenie napięcia zasilania na odpowiednie zaciski wyzwala generowanie sekwencji alarmowej zgodnie z zaprogramowaną funkcją.

Dane techniczne:
