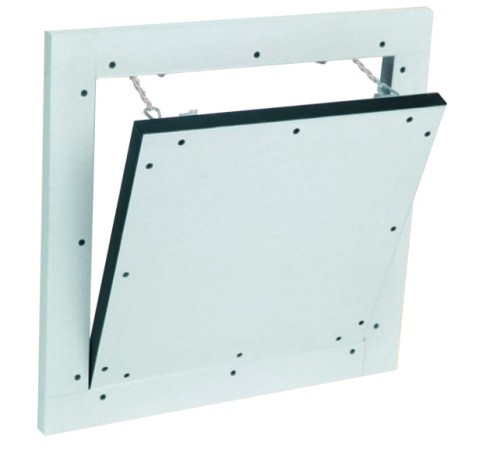

System F5 - Klapa rewizyjna PPOŻ do ścian szybów/ przedścianek EI30
towar niedostępny
dodaj do przechowalni
5
Opis
Opis produktu:

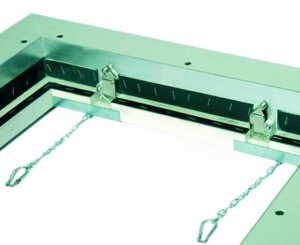

Klapa rewizyjna składa się z aluminiowych profili z wkładką z płyty gipsowo-kartonowej TYPU DG (GKF) 25 mm (F 30). Obie ramy klapy rewizyjnej składają się z czterech części połączonych ze sobą specjalną metodą spawania. Klapy posiadają zabezpieczenie przed wypadnięciem w postaci linki. Aby zapobiec ewentualnym wypadom należy zawiesić je po każdym otwarciu skrzydła drzwiowego. Między ramą a skrzydłem drzwiowym jest szczelina szerokości 1,5 mm, wypełniona na całym obwodzie uszczelką przeciwpożarową (piankową). Dwa zakryte zamki zapadkowe otwierają klapę po jej naciśnięciu.

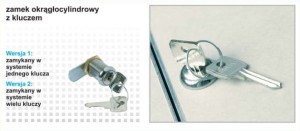

Dodatkowo klapy rewizyjne można wyposażyć (dodatkowy wariant) w zamek czworokątny lub okrągłocylindrowy.
Zastosowanie:
Do nienośnych ścian szybów instalacyjnych/ przedścianek o zakresie odporności ogniowej F30/ EI 30.
Wymiary standardowe dla wkładki z płyty gipsowo-kartonowej 25 mm z wymaganiami ochrony przeciwpożarowej EI30:
| Numer artykułu | A | B | C | D | E |
|---|---|---|---|---|---|
| BS200200G250 | 200 | 200 | 25 | 28 | 40 |
| BS300300G250 | 300 | 300 | 25 | 28 | 40 |
| BS400400G250 | 400 | 400 | 25 | 28 | 40 |
| BS500500G250 | 500 | 500 | 25 | 28 | 40 |
| BS600600G250 | 600 | 600 | 25 | 28 | 40 |
D = 55mm
Na zamówienie możemy wykonać klapy o różnego rodzaju wymiarach
Szczególne zalety naszego systemu:
- atrakcyjna cena
- możliwość dostawy w krótkim terminie
- szybki, łatwy montaż
- rozwiązanie zaawansowane technicznie jednopłaszczyznowy montaż w ściankach szybów instalacyjnych/przedściankach
- można obłożyć płytkami ceramicznymi
- możliwość montażu w ścianach szybów instalacyjnych różnych producentów
- dostępna w pięciu rozmiarach do wyboru ( na zamówienie możliwe rozmiary do 1,5 m2 )
Aprobata Techniczna AT-15-7848/2011
Certyfikat Zgodności ITB-2090/W
Pliki do pobrania:
Dane techniczne
| Odporność ogniowa | EI30 |
| Wymiar skrzydła klapy/ Wymiar zamówieniowy | 200x200mm, 300x300mm, 400x400mm, 500x500mm, 600x600mm |
| Wymiar otworu montażowego | 315x315mm, 415x415mm, 515x515mm, 615x615mm, 715x715mm |
| Wyposażenie w zamek | Dwa zamki sprężynowe w standardzie (zatrzaski) lub dodatkowo płatne do wybory zamek czworokątny lub okrągłocylindryczny |
| Grubość skrzydła | 25mm |
| Budowa klapy | Klapa rewizyjna składa się z aluminiowych profili z wkładką z płyty gipsowo-kartonowej TYPU DG (GKF) 25 mm. Obie ramy klapy rewizyjnej składają się z czterech części połączonych ze sobą specjalną metodą spawania (rama wewnętrzna zmniejsza światło klapy). |
| Zawiasy | Dwa aluminiowe trzpienie umieszczone w otworach o średnicy 8mm wykonanych w ramie zewnętrznej |
| Uszczelka | Na obwodzie ramy wewnętrznej znajduje się pęczniejąca taśma uszczelniająca o przekroju 25 x 0,8mm |
| Max. powierzchnia klapy wykonanej na zamówienie | 0,64m2 |
| Element w którym możne być montowana klapa | W ścianach działowych i szachtach o konstrukcji szkieletowej z profili zimnogiętych z jednostronną okładziną z płyt G-K 2 x 12,5mm, z wypełnieniem z wełny mineralnej o gr.≥60mm i o gęstości ≥ 30kg/m3. |

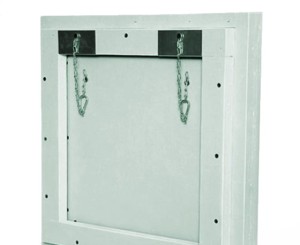

| Element zabezpieczający przed wypadnięciem klapy | Dwa łańcuszki z karabińczykami |
| Certyfikacja | Aprobata Techniczna ITB AT-15-7848/2015 Certyfikat Zgodności ITB-2090/W |
