Zasilacz urządzeń przeciwpożarowych EN54C-10A17LCD PULSAR

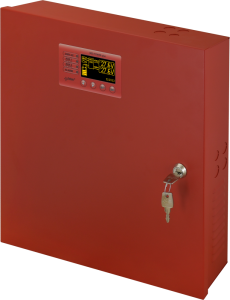

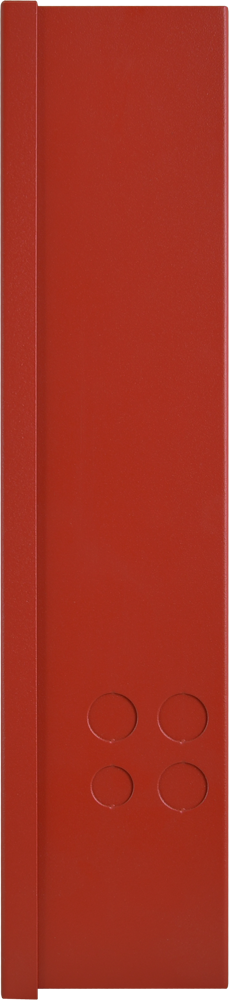

Zasilacz buforowy EN54C-10A17LCD przeznaczony do bezprzerwowego zasilania urządzeń systemów sygnalizacji pożarowej, systemów kontroli rozprzestrzeniania dymu i ciepła oraz urządzeń przeciwpożarowych i automatyki pożarowej wymagających stabilizowanego napięcia 24V DC (±15%). Zasilacz posiada dwa niezależnie zabezpieczone wyjścia AUX1 i AUX2, które dostarczają napięcia 27,6V DC o sumarycznej wydajności prądowej 10A. W przypadku zaniku napięcia sieciowego następuje bezprzerwowe przełączenie na źródło zasilania rezerwowego w postaci akumulatorów. Zasilacz umieszczony jest w obudowie metalowej (kolor RAL 3001 – czerwony) z wyznaczonym miejscem na akumulatory. Zasilacz współpracuje z bezobsługowymi akumulatorami kwasowo-ołowiowymi wykonanymi w technologii AGM lub żelowej. Urządzenie zostało przystosowane do pracy w systemie w którym wymagana jest zdalna kontrola parametrów pracy w centrum monitoringu. Realizacja tej funkcji jest możliwa po zainstalowaniu dodatkowego interfejsu komunikacyjnego. Dane przesyłane są z wykorzystaniem protokołu modbus a ich wymiana może się odbywać poprzez magistralę RS485 lub sieć Ethernet.

Komunikację z zasilaczami można zrealizować w oparciu o magistralę RS485 za pośrednictwem dodatkowych modułów „INTR-C” oraz „INTRE-C”. W tym rodzaju komunikacji w każdym zasilaczu musi zostać zamontowany dodatkowy interfejs RS485-TTL „INTR-C”, który umożliwi podłączenie zasilacza do magistrali RS485. Do magistrali można podłączyć maksymalnie 246 zasilaczy. Połączenie z siecią Ethernet umożliwi interfejs RS485-ETHERNET „INTE-C” wyposażony w gniazdo RJ45. Interfejs RS485-ETHERNET „INTRE-C” jest urządzeniem służącym do konwersji sygnałów między magistralą RS485 a siecią Ethernet. Do prawidłowej pracy urządzenie wymaga zewnętrznego zasilania z przedziału 10÷30V DC np. z zasilacza z serii EN54C-LCD. Fizyczne połączenie interfejsu odbywa się z zachowaniem separacji galwanicznej. Urządzenie zostało zamontowane w obudowie hermetycznej chroniącej przed wpływem niekorzystnych warunków środowiskowych.

Zasilacz współpracuje z modułami bezpiecznikowymi EN54C-LB4 i EN54C-LB8 i modułami sekwencyjnymi EN54C-LS4 i EN54C-LS8.

Atutami EN54C 10A 17 LCD PULSAR są:

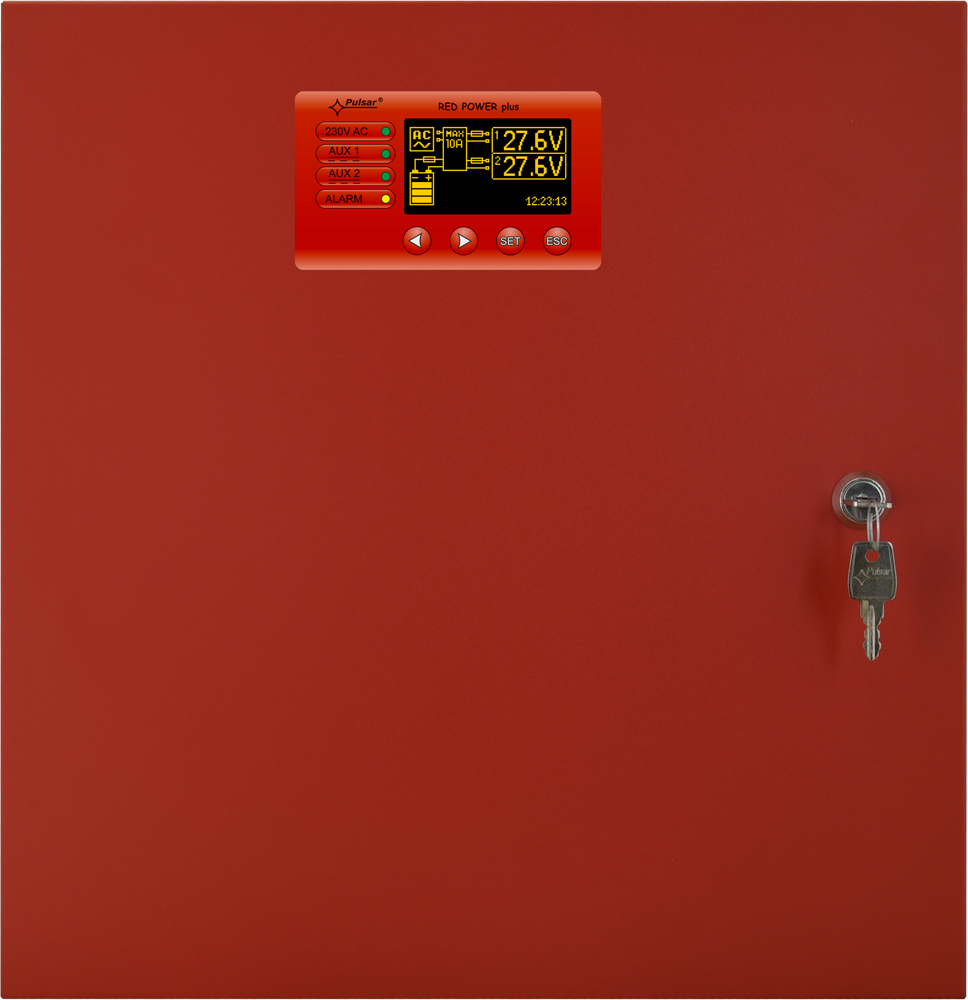

• sygnalizacja optyczna –wyświetlacz LCD,
• ochrona akumulatorów przed nadmiernym rozładowaniem (UVP),
• ochrona akumulatorów przed przeładowaniem,
• sygnalizacja niskiego napięcia akumulatorów LoB,
• zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem,
• kontrola napięcia wyjściowego,
• kontrola stanu bezpieczników wyjść AUX1 i AUX2,
• wyjście przekaźnikowe awarii zbiorczej ALARM,
• wyjście przekaźnikowe EPS sygnalizacji zaniku sieci 230 V,
• wejście awarii zewnętrznej EXTi,
• zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe, antysabotażowe: otwarcie obudowy – TAMPER,
• zamykanie obudowy – zamek,
• 3 lata gwarancji od daty produkcji

Moduły sekwencyjne EN5C4-LS4 oraz EN54C-LS8 przeznaczone są do współpracy z siłownikami elektrycznymi bez sprężyny powrotnej (EN54C-LS4) oraz z siłownikami elektrycznymi ze sprężyną powrotną (EN54C-LS8) wykorzystywanymi do przeciwpożarowych klap odcinających i klap wentylacji pożarowej. W trakcie załączenia siłownika elektrycznego może nastąpić krótkotrwały udar prądowy, wielokrotnie przekraczający jego prąd znamionowy. W przypadku podłączenia wielu siłowników elektrycznych, wspomniany prąd udarowy stwarza ryzyko nieprawidłowej pracy zasilacza (np. wyzwolenie zabezpieczeń obwodów wyjściowych), pomimo nieprzekroczenia znamionowej wydajności prądowej zasilacza. Moduł sekwencyjnego załączania powoduje, że odbiorniki podłączone do jego wyjść zostaną kolejno załączone w sposób sekwencyjny, z opóźnieniem 100ms. Dzięki takiemu rozwiązaniu, prąd udarowy zostaje zredukowany do wartości zapewniającej poprawną pracę zasilacza.

Moduły bezpiecznikowe EN54C-LB4 i EN54C-LB8 umożliwiają podłączenie odpowiednio 4 lub 8 odbiorników do zasilacza. Stan wyjść sygnalizowany jest poprzez zielone diody LED. Sygnał przepalenia bezpiecznika przekazywany jest do wejścia awarii zbiorczej zasilacza EXTi w wyniku czego zasilacz zgłasza awarię na wyjściu ALARM i zapisuje odpowiedni komunikat do pamięci. Wyjście przekaźnikowe listwy bezpiecznikowej PSU może dodatkowo posłużyć do zdalnej kontroli stanu np. zewnętrzna sygnalizacja optyczna.
