OPIS TECHNICZNY:

Kołnierz ogniochronny CarboCollar CC z obudową segmentową S dostarczany jest w postaci zestawów umożliwiających każdej osobie przeszkolonej, oraz posiadającej Licencję Wykonawcy Carboline Polska na samodzielne wykonanie kołnierzy zgodnie z załączoną instrukcją producenta.
Z zestawów CarboCollar CC z obudową segmentową S można łatwo i szybko złożyć potrzebne rozmiary kołnierza ogniochronnego CarboCollar CC, w miejscu jego montażu na rurze (na przykład na placu budowy). Wystarczy odłamać wskazaną w poniższej tabeli odpowiednią ilość segmentów obudowy segmentowej, na jej końcach przyłączyć elementy łączące, oraz na odpowiednich segmentach obudowy zamontować elementy mocujące (liczba elementów mocujących zależy od rozmiaru kołnierza ogniochronnego). W tak złożonej obudowie należy umieścić wkład pęczniejący i gotowe. W przypadku kołnierzy ogniochronnych 125 i większych wkład pęczniejący najpierw owijamy na rurze a w następnej kolejności zakładamy na niego przygotowaną obudowę segmentową. Szczegółowy schemat montażu znajduję się w kartonie, w załączonej do zestawów instrukcji.

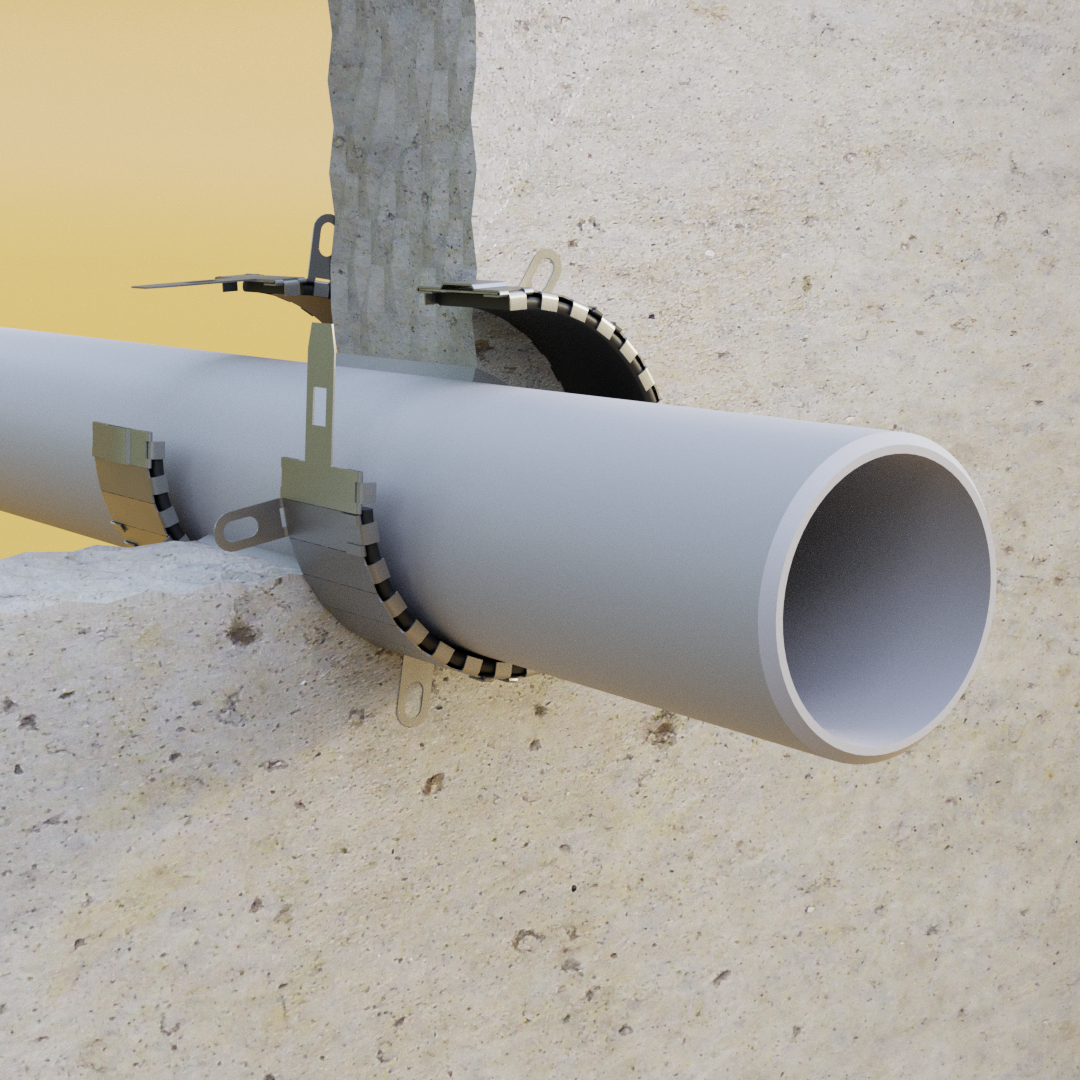

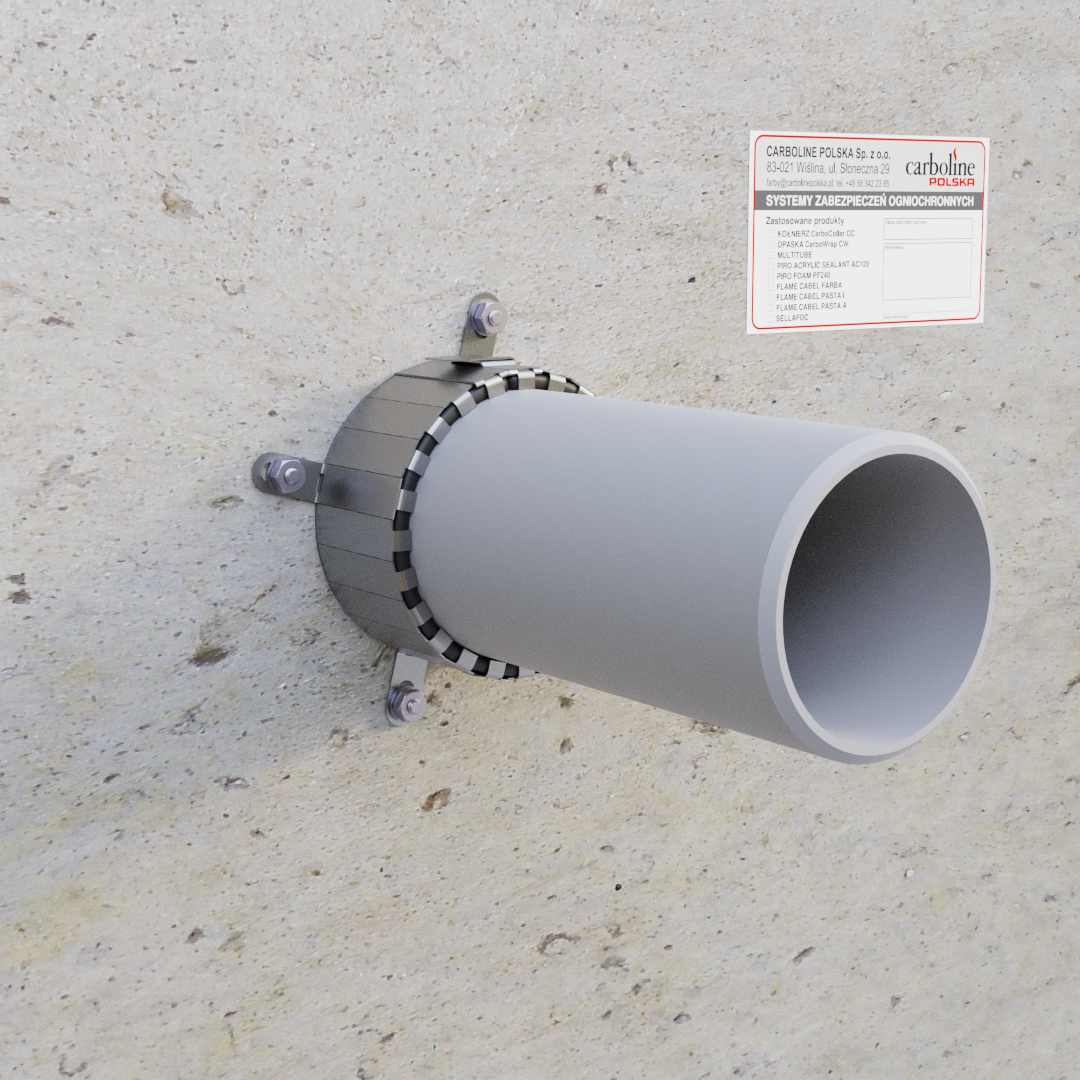

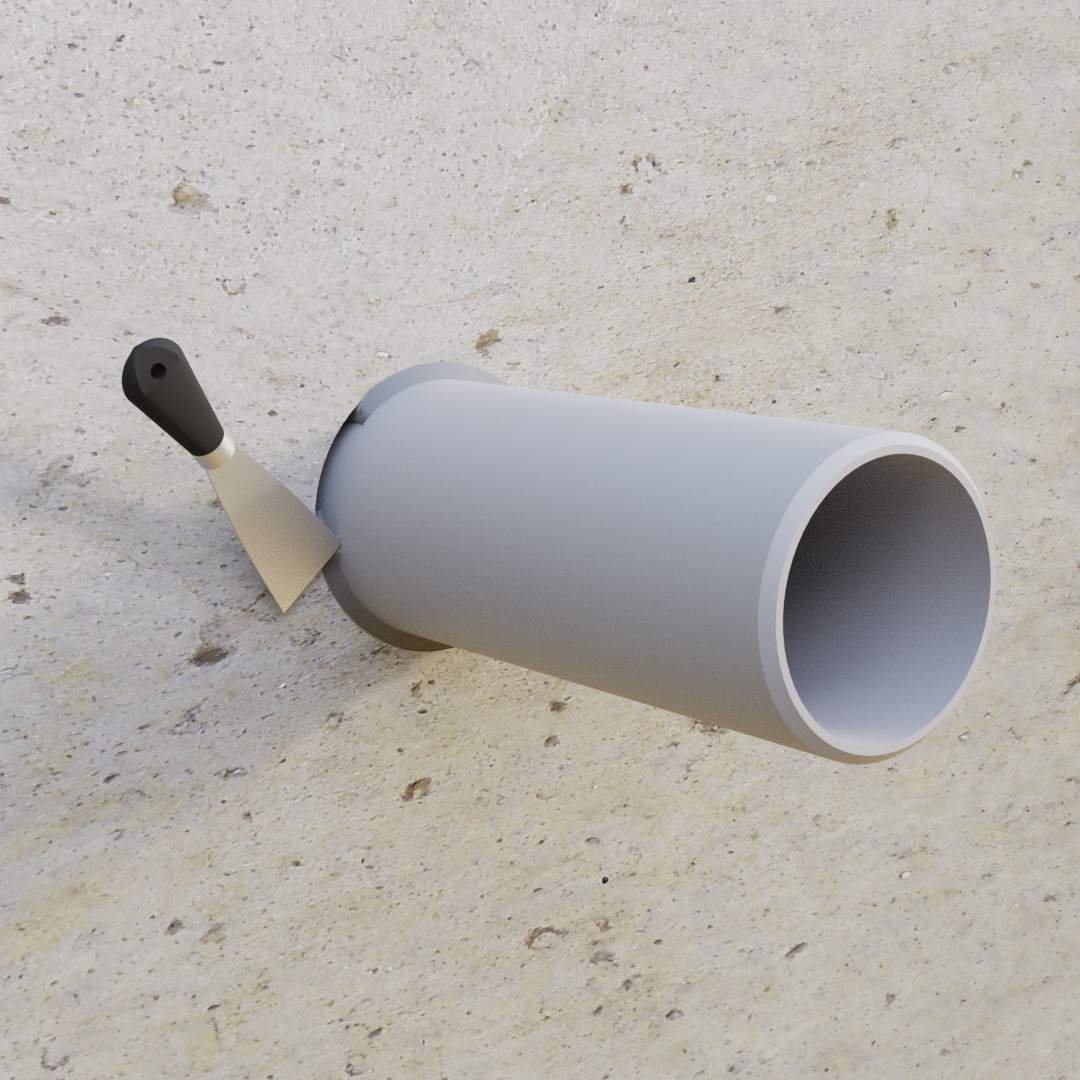

Kołnierze ogniochronne są dostarczane bez łączników rozporowych. Gotowy zmontowany kołnierz ogniochronny umieszcza się wokół rury, zamyka, a następnie przymocowuje do przegrody za pomocą łączników których liczbę podano w tabeli. Przy budowie i montażu kołnierzy ogniochronnych należy ściśle przestrzegać zapisów zawartych w instrukcji montażu CC-IM1 / CC-IM2 dołączonej do kołnierza ogniochronnego.

UWAGA:
Łączniki stalowe są odrębnym produktem i są dostarczane z zestawem na zamówienie.

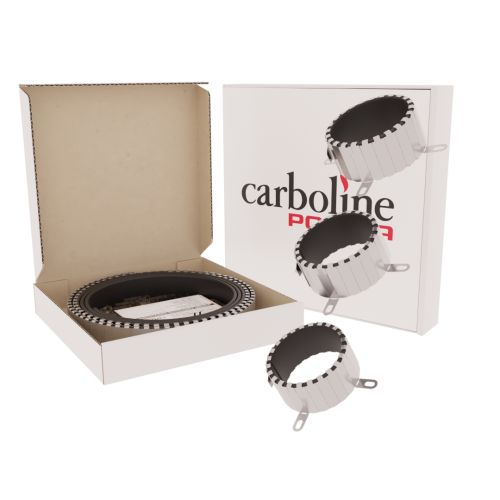

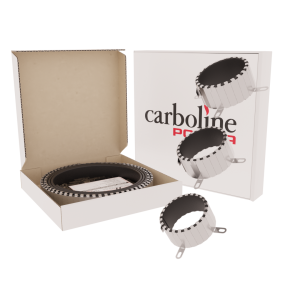

SKŁAD ZESTAWU:

Stalowa obudowa segmentowa:    2 mb   h=60mm

Wkład pęczniejący:    7 mb   60 x 4 mm

Elementy mocujące:    18 szt

Elementy łączące:    3 szt

PRZEZNACZENIE:

Kołnierze ogniochronne CarboCollar CC z obudową segmentową S przeznaczone są do wykonywania ogniochronnych uszczelnień przejść instalacyjnych przez ściany lub stropy, przez które przechodzą rury o średnicy ≤ 160 mm wykonane z:

• tworzyw sztucznych (PVC, PP, PE-HD, PE, ABS, SAN+PVC),

• miedzi, stali i żeliwa w izolacji palnej lub rury wykonane z:

• PVC z kablami z izolacją PVC biegnącymi wewnątrz rury PVC, - PVC z rurami PP biegnącymi wewnątrz rury PVC izolowane otuliną z pianki elastomerycznej (FEF – np. Kaflex, Armaflex).

Grubości przegrody przez które przeprowadza się instalacje powinny być nie mniejsze niż:

• 100 mm - ściany sztywne, z betonu komórkowego, cegły palnej, dziurawki lub kratówki,

• 125 mm - ściany elastyczne, ściany z betonu komórkowego, cegły pełnej, dziurawki lub kratówki,

• 150 mm - ściany z betonu komórkowego, cegły palnej, dziurawki lub kratówki,

• 150 mm - stropy - z betonu lub betonu zbrojonego.

Grubości przegrody przez które przeprowadza się instalacje powinny być nie mniejsze niż:

• 100 mm - ściany (elastyczne) szkieletowe z płyt kartonowo-gipsowych typu F lub DF,

• 125 mm - ściany elastyczne, ściany z betonu komórkowego, cegły pełnej, dziurawki lub kratówki,

• 150 mm - ściany z betonu komórkowego, cegły palnej, dziurawki lub kratówki,

• 50 mm - stropy - z betonu lub betonu zbrojonego.

DANE TECHNICZNE:

• Klasa odporności ogniowej: do EI 180 C/U, U/C

• Reakcja na ogień: B-s2, d0

• Kolor: srebrny

• Klasa środowiska: Z2

• Zakres temperatury przechowywania: od +5°C do +30°C

• Okres trwałości do aplikacji: brak limitu, nie dłużej niż 24 miesiące

• Opakowanie handlowe: 1 sztuka
