mcr FID WING fi160 EIS60 przeciwpożarowa klapa odcinająca do systemów wetylacji bytowej
Odporność ogniowa - EIS60

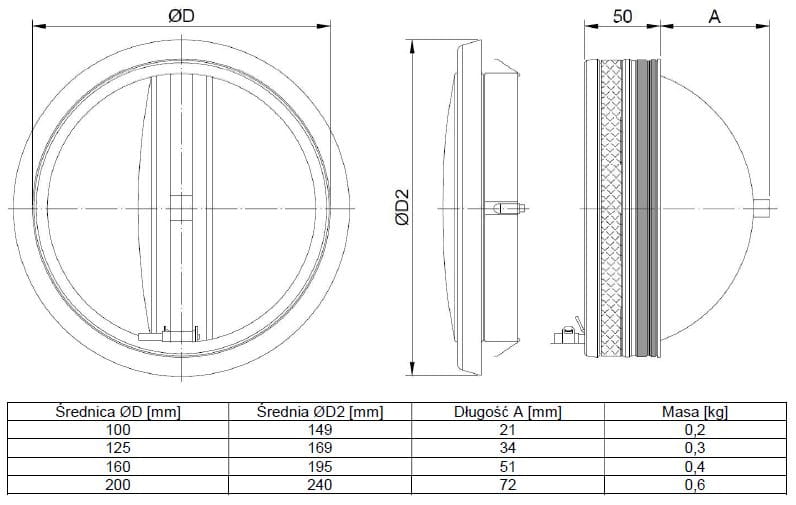

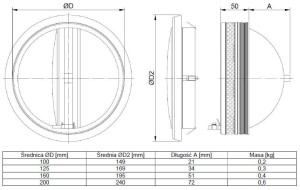

Średnica - fi 160

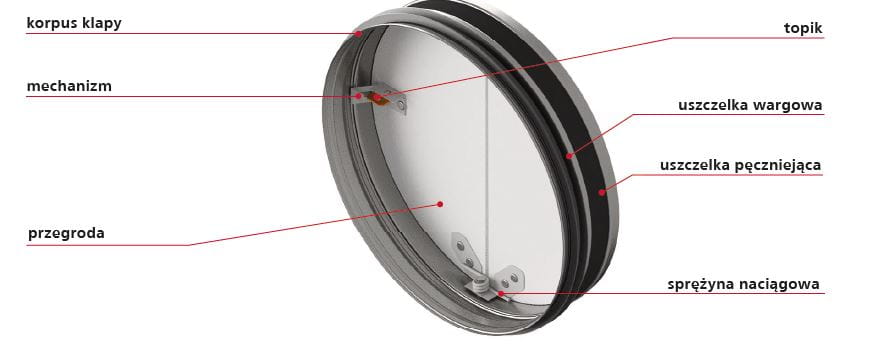

Opis/budowa:

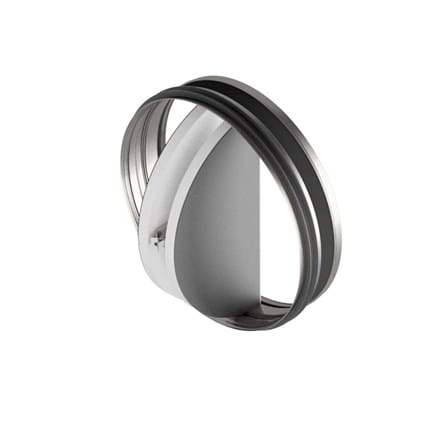

Klapa odcinająca mcr FID WING składają się z obudowy o przekroju okrągłym, ruchomej przegrody odcinającej oraz mechanizmu wyzwalająco-sterującego uruchamianego po zadziałaniu wyzwalacza termicznego. Obudowa klapy wykonana jest z blachy stalowej ocynkowanej. Na jej zewnętrznej części znajduje się uszczelka pęczniejąca oraz wentylacyjna. Przegroda odcinająca klapy zrobiona jest z materiału ogniochronnego.
Zasada działania:

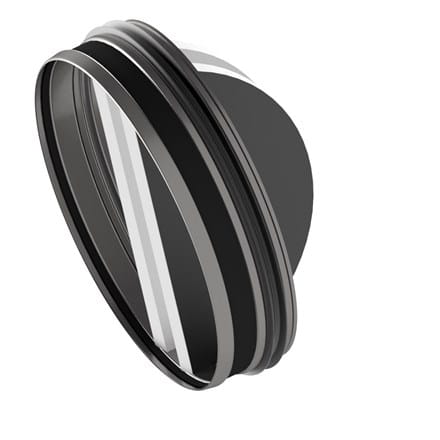

Klapy odcinające mcr FID WING podczas normalnej pracy pozostają otwarte. Przejście klapy w stan bezpieczeństwa (jej zamknięcie) odbywa się automatycznie, poprzez zadziałanie wyzwalacza termicznego (mechanizm wyzwalająco-sterujący typu RST - 72st). Sprężyna domyka klapę.
Klapa może być wyposażona w anemostat powietrza, dzięki czemu możliwa jest regulacja wydajności (powierzchni czynnej) anemostatu poprzez obrót jego talerza. Anemostaty dostarczane są w kolorze RAL 9010 (należy dokupić).
Montaż:

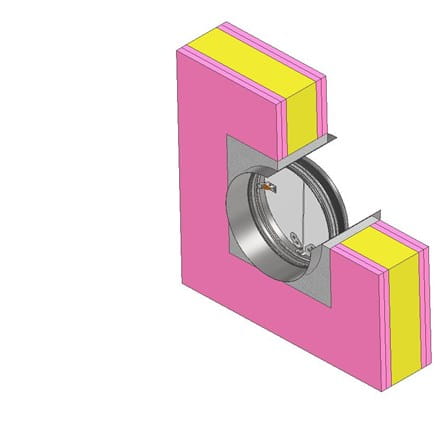

Klapa mcr FID WING może być montowana w następujących przegrodach budowlanych (ścianach lub stropach):
- ścianach murowanych – betonowych o grubości min.100 mm
- ścianach murowanych z cegły lub bloczków o grubości min.100 mm
- ścianach z płyt o grubości min.100 mm
- stropach o grubości min. 150mm dla EIS 120 oraz min. 100mm dla EIS60

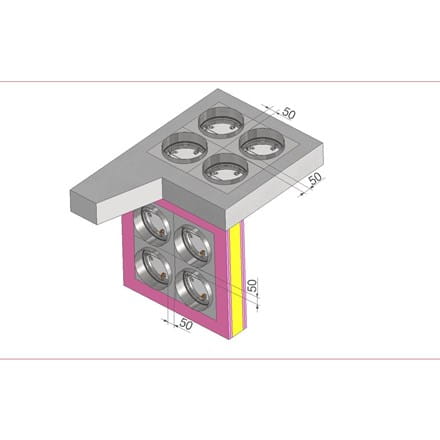

- Dodatkowo klapa może być montowana: poza ścianami i w bateriach (zestawy wielokrotne).
UWAGA
Podczas montażu klapy i wykonywaniu prac wykończeniowych należy uwzględnić możliwość późniejszego dostępu do urządzenia oraz demontażu mechanizmu wyzwalająco-sterującego w celu wykonania ewentualnych prac serwisowych i przeglądów technicznych.
Dokumentacja i informacje dodatkowe:
- Certyfikat stałości właściwości użytkowych 1812-CPR-1916, 1812-CPR-1917, 1812-CPR-1918, 1812-CPR-1919.
- Klapy sklasyfikowane według EN 13501-3 i przebadane według EN 1366-2.
- Klapy odcinające o odporności niezależnej od kierunku przepływu powietrza i strony montażu.
- Certyfikowany montaż w kanale lub z anemostatem na zakończeniu instalacji.
- Klapa nie może pracować w instalacji narażonych na zapylenie.
