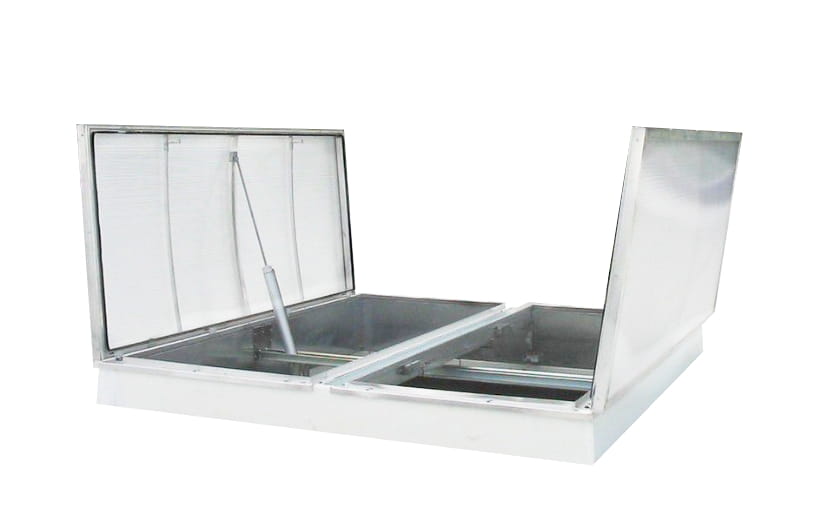

Klapa dymowa dwuskrzydłowa, oddymiająca 200x200cm
Klapy dymowe wolnostojące
Klapy dymowe służą do odprowadzania dymu, gorących gazów i toksycznych substancji powstających w trakcie pożaru.
Dodatkową funkcją klap dymowych jest doświetlenie i codzienne przewietrzanie pomieszczeń.
Do otwierania skrzydeł klap dymowych służą napędy elektryczne 24V, sterowane z central oddymiania.
W skład systemu wchodzą również elementy, m.in.: centrale oddymiania, czujki dymu, przyciski odymiania, przyciski przewietrzania, stacje pogody, systemy napędów do napowietrzania. Elementy te dostępne są w naszym e-sklepie.
Wymiary: 200x200 cm - klapa dwuskrzydłowa
- Powierzchnia czynna oddymiania z dodatkowymi owiewkami (podstawa prosta 50cm i 75cm cm) - 2,61 m2
- Pobór prądu siłownika 2 x 2,6A
- Kopułka z poliwęglanu komorowego PC16 mleczna U=1,8W/m2K, SL300, PC25 mleczna U=1,5W/m2K, SL300
Wyposażenie: napęd elektryczny 24V - 2 x 2,6A
Materiał: blacha ocynkowana, profile stalowe
Charakterystyka produktu:
- Podstawa klapy prosta o wysokości 50 lub 75 cm do wyboru wykonana z blachy stalowej ocynkowanej o grubości 1 - 5 mm (Przy dobieraniu wysokości podstaw należy pamiętać o wymaganiu, według którego wysokość podstaw klapy dymowej powinna wystawać ponad połać dachu na wysokość co najmniej 30 cm. Na życzenie klienta i za dodatkową dopłatą podstawa może zostać pomalowana w dowolnym kolorze z palety RAL). Przewidziane jest miejsce na docieplenia o szerokości 5 cm.
- Skrzydła klapy wykonane są ze stalowych kształtowników. Wypełnienie skrzydła wykonane jest z dwukomorowego poliwęglanu o grubości 16 mm w kolorze mlecznym (za dodatkową opłatą można zastosować poliwęglan o grubości 25 mm). Skrzydła zamocowane są do podstawy za pomocą zawiasów.
- Napęd elektryczny 24V dobierany jest do rozmiaru, wagi skrzydła i funkcji klapy, mocowany jest do poprzecznej belki.
Klapy dymowe dwuskrzydłowe wyposażone są w owiewki aerodynamiczne:
Każda klapa dostarczana jest z pełną dokumentacją gotową do jej odbioru przez odpowiednie służby.
Szczegółowe informacje na temat klap - na zapytanie.
Pliki do pobrania:
Wymiar wewnętrzny | 200x200cm |
Wymiar otworu montażowego | 200x200cm |
Powierzchnia czynna oddymiania | Pow. czynna oddymiania klapy z owiewkami wynosi 2,61m2 |
Grubość poliwęglanu | 16mm grubość standardowa lub 25mm – opcja dodatkowa - płatna |
Współczynnik przewodzenia ciepła | 1,8W/m2K dla poliwęglanu 16mm, 1,5W/m2K dla poliwęglanu 25mm |
Obciążenie śniegem | SL300 |
Funkcja wyłazu dachowego | Tak, to opcja dodatkowa. |
Wysokość podstawy | 50cm - wysokość standardowa lub 75cm – opcja dodatkowa. |
Podstawa wykonana z | Z blachy stalowej ocynkowanej o grubości min. 1,25 mm, niemalowana |
Owiewki aerodynamiczne i dysza kierunkowa | Owiewki i dysza są elementami dodatkowymi, które zwiększają powierzchnię czynną oddymiania. |
Kąt nachylenia dachu | Do dachów płaskich i kątów nachylenia do 30 stopni |
Ocieplenie podstawy | Podstawy standardowo przygotowane są pod wykonanie 5 cm warstwy izolacyjnej z wełny mineralnej, bądź styropianu. Ocieplenie należy umieścić na zewnątrz podstawy podczas montażu klapy, a następnie wykończyć papą bitumiczną, folią PVC lub obróbką blacharską |
Napęd | 2 x Elektryczny siłownik wrzecionowy |
Pobór prądu siłownika | 2 x 2,6A |
Napięcie zasilania napędu | 24V |
Liczba skrzydeł | 2 |
Kąt otwarcia skrzydła | Nie mniej niż 90° dla poszczególnych skrzydeł |
