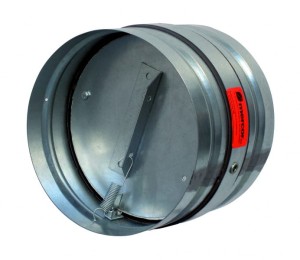

Klapa ppoż. odcinająca FID PRO fi 250mm z mechanizmem RST

  • nowość
Status: dostępny
Czas realizacji: 2-3 tyg.
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 489,50 zł 489.50
Cena netto: 397,97 zł
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Mercor
Kod produktu: 47ED-51293

Opis

Odporność ogniowa: Klapy mcr FID PRO zostały sklasyfikowane w klasie EI120(ve ho i«o)S oraz EI60(ve ho i«o)S w przypadku zamontowania w pionowych przegrodach betonowych, z cegły pełnej lub bloczków betonu komórkowego o grubości min. 125 mm, w ścianach typu lekkiego z płyt kartonowo-gipsowych na ruszcie stalowym o grubości min. 125 mm i odporności ogniowej takiej samej, jak spodziewana odporność klapy oraz stropach betonowych o grubości min. 150 mm. Dodatkowo klapy mcr FID PRO o średnicach od 201 do 315 mm zamontowane w stropach betonowych zostały sklasyfikowane w klasie EI180(ho i«o)S. Klapy mogą być montowane w oddaleniu od pionowych przegród budowlanych pod warunkiem, że odcinek przewodu wentylacyjnego między klapą a ścianą będzie spełniał kryteria klasy odporności ogniowej EIS120.



Zastosowanie: Klapy odcinające mcr FID PRO przeznaczone są do zabudowy w instalacjach wentylacji bytowej, w miejscu przechodzenia tych instalacji przez pionowe i poziome przegrody budowlane. Montowane są m.in. w instalacjach o podwyższonych wymogach dla parametrów akustycznych. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyzacyjne. Zapobiegają również rozprzestrzenianiu się ognia, dymu i gazów pożarowych do pozostałej części budynku nie objętej pożarem. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji zamkniętej. Klapy nie mogą pracować w instalacjach narażonych na zapylenie, chyba że zostaną objęte specjalnym, indywidualnie opracowanym programem serwisu i przeglądów technicznych.



Budowa: Klapy jednopłaszczyznowe mcr FID PRO składają się z obudowy o przekroju okrągłym, ruchomej przegrody odcinającej oraz mechanizmu wyzwalająco-sterującego uruchamianego zdalnie lub samoczynnie po zadziałaniu wyzwalacza termicznego. Obudowa klap wykonana jest z blachy stalowej, ocynkowanej, lub nierdzewnej. W obudowie klapy, na jej obwodzie wykonana jest perforacja izolacyjna o odpowiedniej szerokości. Przegroda odcinająca klap wykonana jest z płyty niepalnej. Przegroda obudowana jest dwustronnie blachą wzmacniającą. Na obudowie, w miejscu perforacji izolacyjnej, znajduje się uszczelka pęczniejąca. Uszczelnienie na obwodzie przegrody stanowi uszczelka gumowa zamocowana na przegrodzie. Standardowo klapy mają przyłącza na tzw. „bosy koniec” (nypel). W dłuższym terminie realizacji mogą być wykonane w zakończenie mufowe lub kołnierzowe.



Zasada działania: Klapy mcr FID PRO wyposażone są w mechanizm wyzwalająco-sterujący typu RST ze sprężyną napędową (bez zintegrowanego wyzwalacza termicznego). Wyzwalacz termiczny 74°C (na specjalne zamówienie 95°C) mocowany jest w tym przypadku poza mechanizmem klapy, na samej przegrodzie urządzenia. Klapa w pozycji normalnej jest otwarta, po przekroczeniu zadanej temperatury następuje rozerwanie wyzwalacza termicznego i zamknięcie przegrody.



Wersja nyplowa

Wersja mufowa



Wersja kołnierzowa:

Montaż: Klapy mogą być montowane w ścianach murowanych – betonowych o grubości min. 125 mm, w ścianach murowanych z cegły lub bloczków o grubości min. 125 mm, w ścianach z płyt o grubości min. 125 mm, w mm stropach o grubości min. 150mm i dodatkowo poza przegrodą.



Przykładowy montaż klapy w ścianie:

Przykładowy montaż w stropie:

Wypełnienie przestrzeni pomiędzy klapą, a przegrodą uzupełniamy wełną z masami uszczelniającymi  lub w sposób "mokry":  zaprawą  cementową, gipsową, lub inna posiadająca stosowne dopuszczenia do stosowania w budownictwie, zapewniająca żądaną odporność ogniową.



Zalety klap:

  • certyfikowany montaż, również w wełnie mineralnej - szybka i prosta instalacja klapy
  • możliwość stosowania mechanizmu wyzwalająco-sterującego prostopadle do osi przepływu lub wzdłuż osi przepływu
  • przegroda klapy może pracować w pozycji poziomej lub pionowej
  • dzięki redukcji grubości przegrody mniejsze szumy akustyczne i opory hydrauliczne w instalacji
  • szczelność przegrody klapy w pozycji zamkniętej - klasa minimum 2
  • szczelność obudowy klapy zamontowanej w przegrodzie budowlanej - klasa C według normy PN-EN 1751
  • możliwy montaż w pionowych oraz poziomych przegrodach budowlanych
  • dostępne wersje wykonania: nyplowa, mufowa, kołnierzowa
  • możliwość zamówienia klapy nyplowej w opcji z zewnętrznymi uszczelkami obwodowymi poprawiającymi szczelność połączenia klapy z instalacją wentylacji
  • istnieje możliwość wyposażenia klapy w wyłącznik krańcowy WK1 (sygnalizacja przegrody zamkniętej) lub WK2 (sygnalizacja przegrody zamkniętej/otwartej) do sygnalizacji stanu położenia przegrody.



Dokumentacja:

Certyfikat stałości właściwości użytkowych 2434-CPR-0009

Klapy certyfikowane na zgodność z EN 15650.

Klapy sklasyfikowane według EN 13501-3 i przebadane według EN 1366-2





Dane techniczne

Wymiar / Średnica fi250mm
Wersja wykonania Nyplowa, mufowa, kołnierzowa - wersje do wyboru
Odporność ogniowa EIS120
Zastosowanie Do zabudowy w instalacjach wentylacji bytowej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyza
Stopień szczelności IP54
Rodzaj mechanizmu wyzwalającego Wyzwalacz termiczny RST
Wyzwalacz termiczny uruchamia klapę przy temperaturze 74°C (możliwość wykonania klap z wyzwalaczem 95°C - skontaktuj się ze sprzedawcą)
Wyposażenie w włącznika krańcowy WK1 – wyłącznik krańcowy (sygnalizacja przegrody zamkniętej);WK2 – wyłącznik krańcowy (sygnalizacja przegrody zamkniętej/otwartej) - są to opcje dodatkowe, zapytaj sprzedawcę
Temperatura pracy -30 ... +55°C
Przekrój kanału 0,0491m2
Przekrój czynny klapy 0,0391m2
Dla prędkości 2m/s: Q – przepływ, dp – spadek ciśn., LWA - poziom hałasu emitowanego przez klapę Q - 282[m3/h], dp - 2Pa, LWA - 18dB
Ilość płaszczyzn zamykających Jednopłaszczyznowa
Możliwy montaż w pionie Tak
Typ przegrody w której montujemy klapy W pionowych betonowych, z cegły pełnej lub bloczków betonu komórkowego o grubości min. 125 mm, w ścianach typu lekkiego z G-K na ruszcie stalowym o gr. min. 125 mm i oraz stropach betonowych o gr. min. 150 mm
Waga klapy 2,1kg

Koszty dostawy Cena nie zawiera ewentualnych kosztów płatności
