Uniwersalna centrala sterująca UCS 6000 4 A (1 x 4A)
Opis wersji:
Uniwersalna centrala sterująca 4A, 1 linia, 1 grupa, obudowa 400 x 400 x 160mm.
Uniwersalna centrala sterująca UCS 6000 jest przeznaczona do uruchamiania urządzeń przeciwpożarowych, służących do oddymiania grawitacyjnego i mechanicznego (klapy oddymiające, klapy odcinające) i umożliwia:
- wykrywanie pożaru (zadymienia);
- uruchamianie automatyczne lub ręczne urządzeń przeciwpożarowych, instalowanych w systemach oddymiania;
- sygnalizowanie akustyczne i optyczne stanów pracy urządzeń (alarm, uszkodzenie);
- automatyczną kontrolę zadziałania urządzeń przeciwpożarowych i wykonawczych (siłowniki, elektromagnesy, wentylatory itp.) systemu oddymiania;
- automatyczną kontrolę własnych układów i obwodów centrali;
- przekazywanie podstawowych informacji do systemów nadrzędnych (np. systemu POLON 4000, POLON 6000, systemu IGNIS 1000 lub innych) o alarmie, uszkodzeniu, stanie urządzeń przeciwpożarowych i wykonawczych.
Centrala UCS 6000 może pracować indywidualnie jako jedno lub wielostrefowy uniwersalny sterownik oddymiania lub w adresowalnych liniach/ pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000 i POLON 6000.
Wyposażenie centrali
Centrala może być wyposażona w (*max ilość modułów w centrali zależy od wersji zastosowanej obudowy):
Moduł MGS-60 (x1):
- nadzorowaną linię przyjmującą sygnał alarmu z zewnętrznej centrali sygnalizacji pożarowej,
- linię zasilającą czujnik deszczu i/lub wiatru,
- linię przyjmującą sygnał z czujnika deszczu i/lub wiatru,
- przekaźnik alarmu PKA nadzorowany (ciągłość toru), przekaźnik uszkodzenia PKU
Moduł MGL-60 (x8):
- konwencjonalną linię dozorową (czujki szeregu 40),
- konwencjonalną linię ręcznych przycisków oddymiania (przyciski szeregu PO-6X),
- wyjście główne nadzorowane uniwersalnego zastosowania do sterowania i zasilania urządzeń przeciwpożarowych (siłowniki i napędy klap przeciwpożarowych, elektromagnesy oddzieleń przeciwpożarowych, itp.),
- linie kontrolne stanu przełączników krańco-wych urządzeń przeciwpożarowych sterowanych i zasilanych przez wyjście główne,
- linie przyjmujące sygnały z przycisków przewietrzających (OTWÓRZ, ZAMKNIJ);
Moduł MPW-60 (x4):
- 2 przekaźniki programowalne PK1 i PK2 wyso-konapięciowe (5 A / 230 V),
- 2 nadzorowane linie kontrolne progra-mowalne LK1 i LK2 (24 V);
Moduł MPD-60 (x1):
- 2 nadzorowane przekaźniki programowalne PK1 i PK2 (1 A / 24 V),
- 2 nadzorowane linie kontrolne programo-walne LK1 i LK2 (24 V);
Moduł MKA-60 (x1):
- linię komunikacyjną do systemu POLON 4000 (adresowalna linia dozorowa);
Moduł MZU-60 (x4):
- przekaźnik uszkodzenia zasilania PKUZ (1 A / 24 V),
- nadzorowane wyjście do zasilania urządzeń zewnętrznych (0,5 A / 24 V).
Funkcjonalność
Głównym zadaniem centrali UCS 6000, poza wykrywaniem zagrożenia pożarowego, jest sterowanie i zasilanie urządzeń przeciwpożarowych wykonawczych w postaci wszelkiego rodzaju klap i okien przeciwpożarowych (wyposażonych w napędy lub siłowniki elektryczne), oddzieleń przeciwpo-żarowych (elektromagnesy) itp.
Do sterowania i zasilania tych urządzeń jest przeznaczone dedykowane wyjście przekaźnika głównego umieszczonego na module MGL-60.
Wyjście przekaźnika głównego jest wyjściem uniwersalnym, może być zaprogramowane w trzech trybach pracy z odpowiednimi parametrami czasowymi.
Dodatkowo można zaprogramować kontrolę ciągłości zasilania oraz kontrolę stanu przełączników krańcowych urządzeń przeciwpożarowych sterowanych i zasilanych za pomocą wyjścia głównego.
Ze względu na różnorodność zasilania i sterowania siłowników i napędów elektrycznych urządzeń przeciwpoża-rowych wprowadzono - oprócz trybów pracy wyjścia - sterowanie siłowników dwukierunkowych, dwu-przewodowe lub trzy-przewodowe.
Do detekcji pożaru służy konwencjonalna linia dozorowa z czujkami szeregu 40. Linia ma możliwość zaprogramo-wania wariantu alarmowania ze wstępnym kasowaniem (60 s) w celu eliminacji przypadkowych zadziałań.
W części sterowania oddymianiem, uruchomienie urządzeń przeciwpożarowych możliwe jest w wyniku:
- zadziałania czujki na konwencjonalnej linii dozorowej,
- zadziałania ręcznego przycisku oddymiania PO-6x,
- pojawienia się sygnału alarmu z zewnętrznej centrali sygnalizacji pożarowej, np. IGNIS 1000,
- otrzymania rozkazu z centrali systemu POLON 4000.
W przypadku otrzymania sygnału inicjującego, następuje uruchomienie procedury oddymiania zgodnie z zaprogramowanym scenariuszem pożarowym danego obiektu. Blokowane są przyciski przewietrzania, ignorowane są sygnały z czujnika deszczu i/lub wiatru.
W stanie dozorowania jest możliwe zrealizowanie dziennego przewietrzania – wentylacji za pomocą okien lub klap wentylacyjnych.
Moduły centrali UCS 6000 są wyposażone w szereg uniwersalnych wejść i wyjść do podłączania zewnętrznych instalacji systemu oddymiania.
Do programowania pracy central UCS 6000 stosowana jest aplikacja do konfiguracji UCS (UCSKonfigurator). Centralę podłącza się do komputera przy użyciu złącza USB.

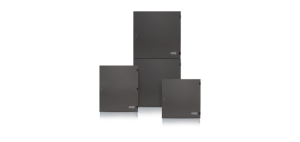

Budowa i podstawowe wersje centrali

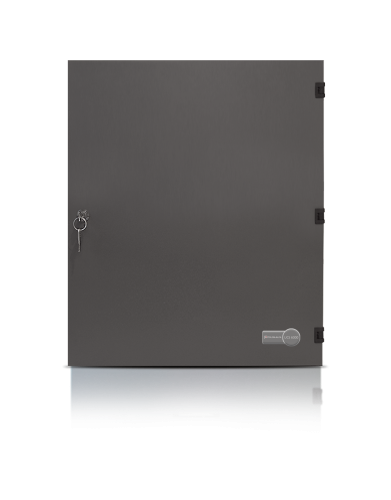

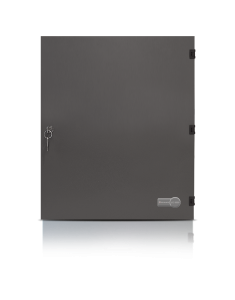

Centrala UCS 6000 4A (1x4A), obudowa [mm] 400x400x160.
Wewnątrz obudów znajdują się wszystkie niezbędne do pracy centrali moduły, w tym moduły zasilaczy.
Wersja UCS600 4A (1 x 4A): 1 strefa 4 A; opcjonalnie do 4 modułów MPW-60, 1 moduł MPD-60, 1 moduł MKA-60
Kompletacja centrali obejmuje następujące moduły funkcjonalne:
- MGS-60 4 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 4 A);
- MGS-60 8 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 8 A);
- MZU-60: moduł zasilania uniwersalnego (16 A / 24 V);
- MGL-60 4 A: moduł grupowo-liniowy, wersja 4 A;
- MGL-60 8 A: moduł grupowo-liniowy, wersja 8 A;
- MPW-60: moduł przekaźników wysokonapięciowych (2 x PK 5 A / 230 V, 2 x LK 24 V);
- MKA-60: moduł komunikacji adresowalnej (system POLON 4000);
- MPD-60: moduł przekaźników dodatkowych (2 x PK 1 A /24 V, 2 x LK 24 V);
- SP-150-27.5PLA: moduł zasilacza 150 W (5 A);
- SP-240-27.5PLA: moduł zasilacza 240 W (10 A);
- SP-500-27.5PLA: moduł zasilacza 500 W (20 A);
- akumulator 7.2 – 9 Ah: 2 szt. na każdy moduł zasilania uniwersalnego.
Napięcie pracy |
16VDC - 30VDC |
Obciążenie linii dozorowej w zależności od wybranego trybu pracy |
600µA |
Zakres temperatur pracy |
od -10°C do 55°C |
